中國粉體網訊 隨著5G全面普及，智能手機向著高功率、高集成、輕薄化方向加速發展，芯片性能、數據傳輸速率、射頻模組等都有著巨大提升。但在手機性能不斷提升的同時，功耗和發熱量也急遽升高，手機發燙、卡頓和死機的情況時有發生，甚至出現主板燒壞、手機爆炸的危險狀況。因高溫引起的故障約占電子器件總故障的65-80%，因此，進行高效熱管理對于確保手機的性能和可靠性至關重要。
一、5G手機熱量來源

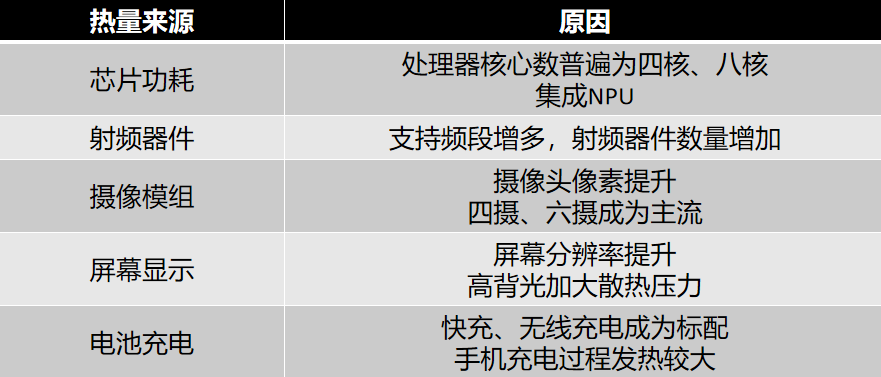

5G網絡下，手機高散熱需求的原因可概括為以下兩點：一是5G網絡的高網速、高頻率，使手機得以在同等時間內實現更高頻次的數據傳輸；二是MIMO天線技術的應用使得手機需要內置更多天線，在Sub-6Ghz頻段約需要8-10根天線，在毫米波頻段需要10-12根天線，功耗及發熱也隨之增加。手機的熱量來源主要分為以下幾個模塊：
二、熱管理裝置：

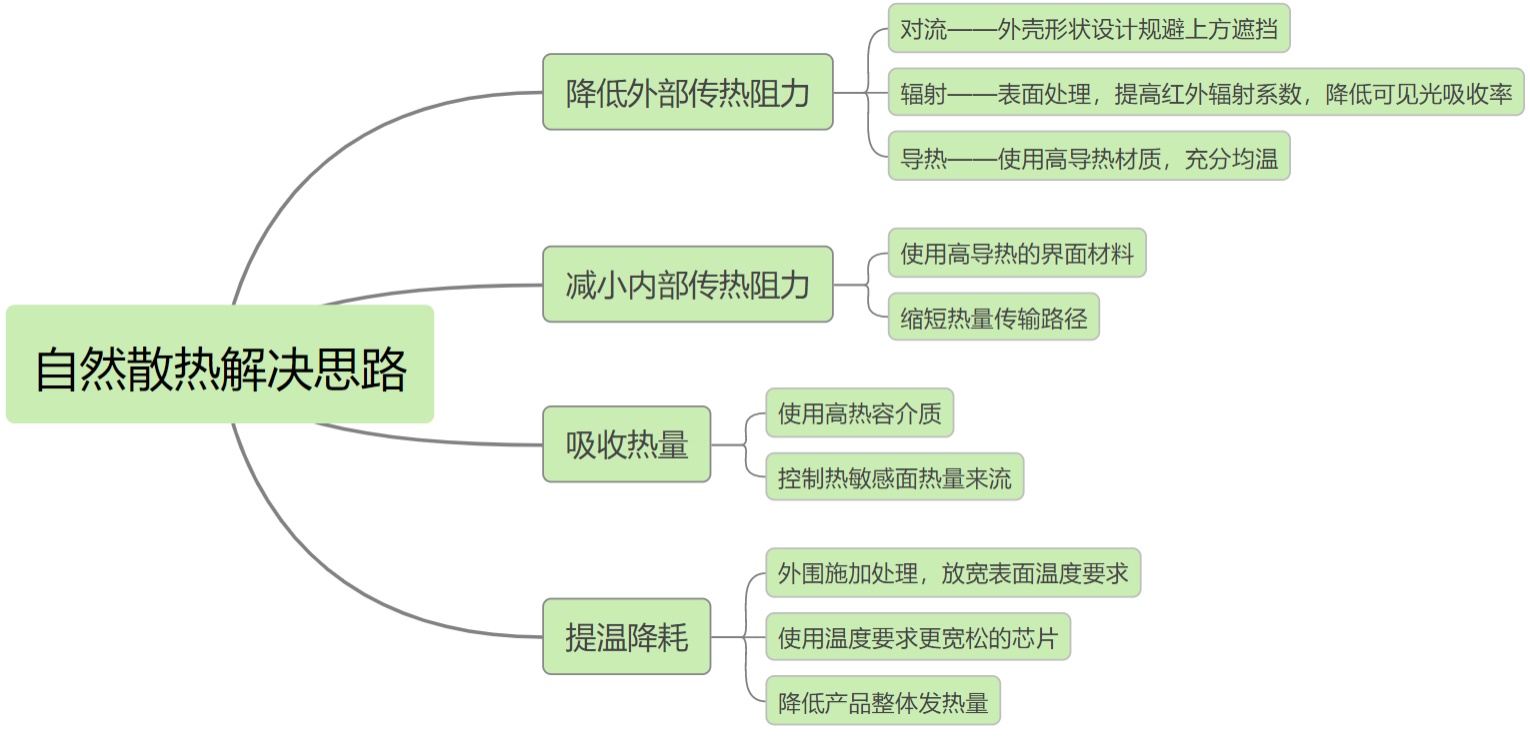

手機散熱分為主動散熱和被動散熱兩種方式。主動散熱方式是指從外部輸入能源的散熱方式，如風冷、水冷等，而依靠設備本身的設計結構、無需消耗能源實現的自然散熱叫做被動散熱。在輕薄化的發展趨勢下，手機散熱方式主要是被動散熱（自然散熱）。在封閉產品中，解決自然散熱問題的思路如下。

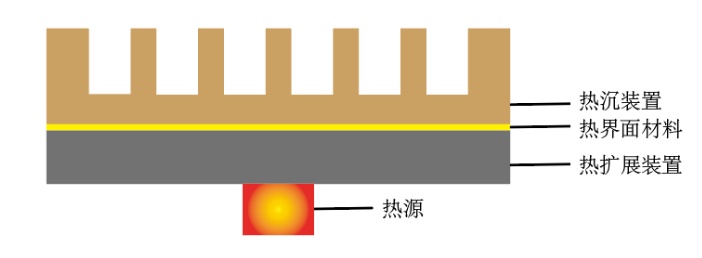

5G手機散熱主要存在以下兩個難點：一方面功耗越來越大，散熱量越來越高，另一方面，5G手機的外觀設計進一步加大了散熱難度。如尺寸越來越薄，導致散熱材料的搭建空間有限；陶瓷、玻璃材質雖然美觀，但散熱效果差；雙曲面的設計也導致散熱面積減少。因此，在存在以上散熱阻礙的情況下，尋找合適的散熱材料對于做好熱管理方案至關重要。手機散熱裝置包括熱擴展裝置（散熱膜）、熱界面材料和熱沉裝置三種，他們通常以不同的組合的形式出現在手機中。
（圖源：洞察化學）
熱擴展裝置主要是石墨、銅板等具有高熱導率的散熱膜，將局部產生的熱量快速擴展到更大的散熱表面進行冷卻，從而快速有效地緩解手機局部過熱問題。熱界面材料用于填充界面間的空隙，在熱源與各種熱管理部件之間建立起熱量運輸?shù)臉蛄?。手機中常用的熱界面材料包括導熱硅脂和導熱墊片等。熱沉裝置通常采用熱管或均熱板，其內部填充水或其他高導熱性液體，通過液體的循環流動相變，實現手機內部熱量的有效傳遞和散發。
三、智能手機散熱材料發展歷程
手機散熱的發展歷程總體可分為三個階段，第一階段：以石墨散熱膜為主；第二階段：以熱管（液冷）散熱為主；第三階段：以均熱板散熱為主、石墨及石墨烯等散熱技術為輔。
（一）2015年之前，石墨散熱為主流
石墨橫向熱傳導能力極高，最高可以達到銅的10倍，同時石墨也具有輕、薄的特點，因此它非常適合用于均勻局部熱量。石墨膜還具有柔軟、易加工、可減震的特點，溫度適用范圍廣，且石墨層不易老化和脆化，在智能手機的散熱中得到廣泛應用。2015年之前手機散熱除了常規的銅箔，導熱硅脂和導熱硅片等熱界面材料外，石墨散熱膜是應用最普遍的高性能導熱材料。
（二）2016年～2018年，熱管散熱為主流
熱管散熱的基本原理是利用腔體中的水，當水從液體變?yōu)闅怏w時吸收熱量，當氣體觸及到溫度較低的區域時，凝結為液體釋放熱量；液體通過腔體內的毛細結構再回流到發熱區域，循環往復，發熱部位產生的熱量就會散發掉，熱管的優點在于使用壽命長且布置靈活，因此成為主流散熱應用材料。
（三）自2019年至今，均熱板散熱為主流
均熱板散熱在原理上與熱管散熱類似，它們的區別在于，熱管只具有單一方向的導熱能力，而均熱板可以將熱量向四面八方傳遞，實現了從“線”到“面”的升級，極大地提升了散熱效率。一般，熱管的導熱系數為5000~8000W/(m·k)，而均熱板有比熱管更大的腔體空間，導熱系數高達20000W/(m·k)以上，且均熱板散熱面積更大，能夠覆蓋更多的熱源區域，這種大區域散熱，更符合手機整體散熱、空間利用最大化的發展趨勢。
四、中國市場部分5G手機散熱方案

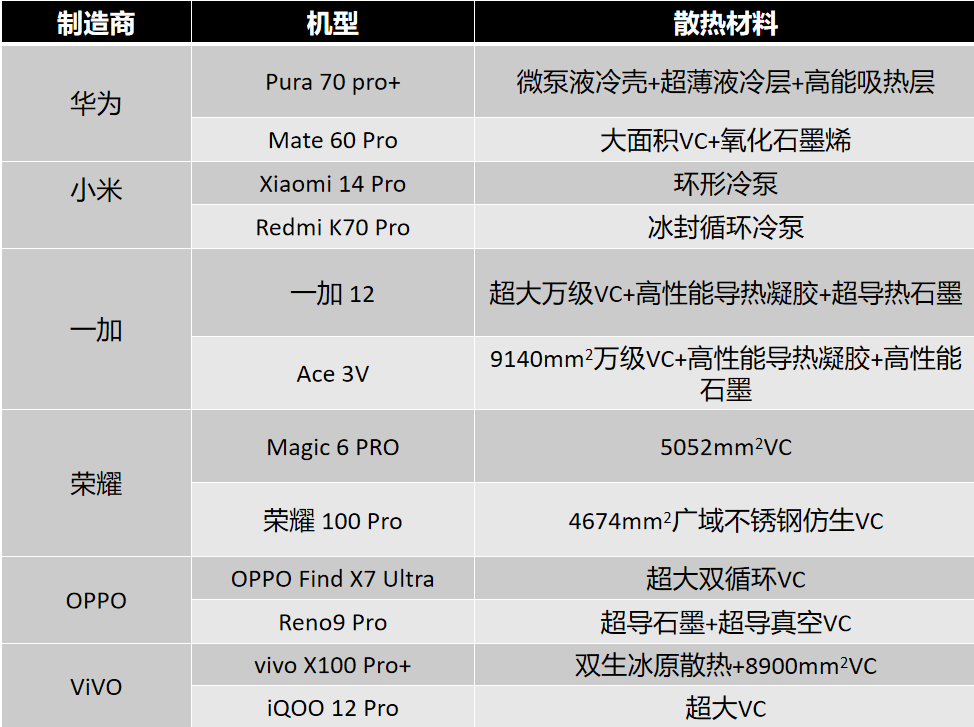

隨著手機散熱需求的水漲船高，傳統的散熱方案已然無法滿足終端散熱需求，在手機輕小薄的發展背景下，手機廠商的散熱技術也在不斷更新迭代。下表為中國部分廠商5G手機的散熱方案。總體來看，石墨及石墨稀相較于銅、鋁，在手機熱管理領域中仍然占據重要地位，均熱板憑借其優良的導熱性能和形態優勢逐漸滲透并占據了高端手機散熱的大部分市場。
一代技術，一代材料。隨著技術的加速迭代，各個手機廠商也在積極尋求散熱方案的突破，以期迎來新的增長機遇。
