中國(guó)粉體網(wǎng)訊 釹鐵硼（NdFeB）永磁體是被稱為“磁王”的第三代稀土永磁材料，自20世紀(jì)80年代問世以來，因其具有極高的磁能積、高剩磁和高矯頑力，已成為現(xiàn)代工業(yè)不可或缺的核心功能材料。其主要成分為釹（Nd）、鐵（Fe）、硼（B）形成的四方晶系金屬間化合物Nd2Fe14B。這種材料不僅磁性能卓越，而且性價(jià)比高，極大地促進(jìn)了電子設(shè)備的小型化、輕量化和高效化，廣泛應(yīng)用于風(fēng)力發(fā)電、新能源汽車、消費(fèi)電子和醫(yī)療設(shè)備等領(lǐng)域。
根據(jù)生產(chǎn)工藝的不同，釹鐵硼磁體主要分為燒結(jié)釹鐵硼、粘結(jié)釹鐵硼和熱壓釹鐵硼三種類型，它們?cè)诖判阅堋⒐に囂匦院蛻?yīng)用領(lǐng)域上存在顯著差異。
燒結(jié)釹鐵硼：高性能與工藝復(fù)雜性
燒結(jié)釹鐵硼是當(dāng)前市場(chǎng)上磁性能最強(qiáng)、產(chǎn)量最大、應(yīng)用最廣的釹鐵硼磁材，其最大磁能積(BH)max最高可達(dá)50MGOe以上，遠(yuǎn)高于其他永磁材料。燒結(jié)釹鐵硼的生產(chǎn)是一個(gè)極其精密和復(fù)雜的過程，涉及多學(xué)科交叉融合的工程技術(shù)。
制備工藝

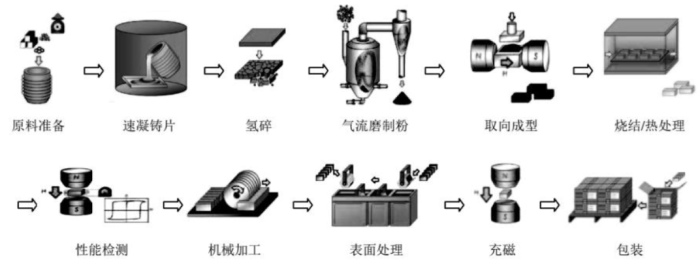

燒結(jié)釹鐵硼的制備采用典型的粉末冶金工藝，主要包括以下步驟：
1. 配料與熔煉：根據(jù)目標(biāo)磁體的性能要求，精確計(jì)算釹（Nd）、鐵（Fe）、硼（B）以及少量添加元素（如鏑、鋱、鈷、鋁等）的比例，在真空或惰性氣氛感應(yīng)爐中進(jìn)行高溫熔煉，形成均勻的合金熔體，并通過甩帶工藝快速冷卻凝固成合金鑄片。
2. 氫碎與制粉：利用氫碎（Hydrogen Decrepitation, HD）工藝使合金鑄片崩裂成較小顆粒，然后通過氣流磨將顆粒精細(xì)研磨至微米級(jí)別（通常為3-5μm）的均勻細(xì)粉。粉末的粒度分布、形貌和比表面積對(duì)磁體的最終性能有顯著影響。
3. 取向成型與燒結(jié)：在磁場(chǎng)作用下進(jìn)行壓制成型，使磁粉顆粒的易磁化方向沿磁場(chǎng)方向排列，然后通過冷等靜壓進(jìn)一步提高生坯密度。最后在1000-1100°C的真空環(huán)境中進(jìn)行高溫?zé)Y(jié)，使粉末顆粒致密化，形成最終的燒結(jié)體。
整個(gè)工藝流程需要在嚴(yán)格控制的環(huán)境下進(jìn)行，尤其是氧含量的控制至關(guān)重要，因?yàn)殁S元素非常容易氧化，氧化后會(huì)嚴(yán)重影響磁體的性能。
應(yīng)用領(lǐng)域與局限性
燒結(jié)釹鐵硼憑借其卓越的磁性能，廣泛應(yīng)用于對(duì)磁性能要求較高的領(lǐng)域，如：新能源汽車驅(qū)動(dòng)電機(jī)、風(fēng)力發(fā)電機(jī)組、工業(yè)伺服電機(jī)、高性能聲學(xué)設(shè)備、MRI醫(yī)療設(shè)備。
然而，燒結(jié)釹鐵硼也存在一些局限性：其質(zhì)地硬而脆，機(jī)械加工性能差，加工過程中容易出現(xiàn)開裂、破損等問題；溫度穩(wěn)定性一般，最高工作溫度通常在80-250°C之間；抗腐蝕能力差，極易氧化，必須進(jìn)行表面涂層防護(hù)。此外，燒結(jié)過程中的晶粒長(zhǎng)大和微觀結(jié)構(gòu)控制也是技術(shù)難點(diǎn)，直接影響磁體的最終性能。
粘結(jié)釹鐵硼：精度與復(fù)雜形狀的優(yōu)勢(shì)
粘結(jié)釹鐵硼是為了解決燒結(jié)釹鐵硼精密加工困難的問題而發(fā)展起來的。20世紀(jì)70年代，研究人員開發(fā)出將永磁體粉碎后與塑料混合并在磁場(chǎng)中壓制成型的工藝，從而創(chuàng)造了粘結(jié)磁體。
制備工藝與特點(diǎn)
粘結(jié)釹鐵硼是由釹鐵硼永磁粉末與橡膠、塑料等粘結(jié)材料混合，按用戶需求直接成型為各類永磁部件的功能材料。其主要制備工藝包括：

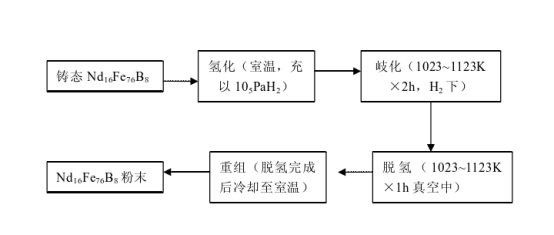

磁粉制備：采用HDDR（氫化-歧化-脫氫-再結(jié)合）法、機(jī)械破碎法或快淬法等制備磁粉。HDDR法是目前主流工藝，通過氫化-歧化-脫氫-再結(jié)合過程制備出平均粒徑約為0.3μm的高矯頑力磁粉。

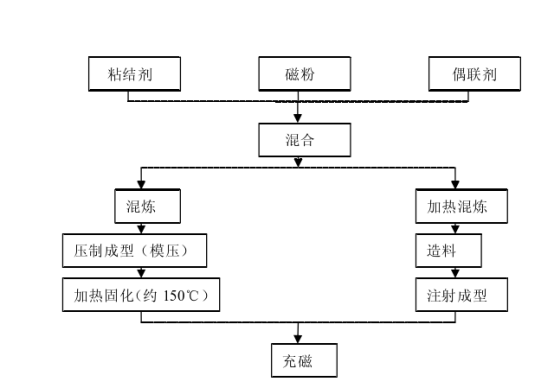

成型工藝：主要包括壓延成型、注射成型、擠壓成型和模壓成型四種方式。其中壓延成型和注射成型應(yīng)用較為廣泛。
粘結(jié)釹鐵硼的尺寸精度高，不變形，形態(tài)自由度大，可根據(jù)需求制造長(zhǎng)條狀、片狀、管狀、圓環(huán)狀等復(fù)雜形狀的產(chǎn)品，便于大批量自動(dòng)化生產(chǎn)。由于含有粘結(jié)劑，粘結(jié)釹鐵硼的機(jī)械強(qiáng)度高，且各向同性，各方向磁性相同，便于制作多極乃至無數(shù)極的整體磁體。
性能特點(diǎn)與應(yīng)用領(lǐng)域
粘結(jié)釹鐵硼的磁性能通常低于燒結(jié)釹鐵硼，但其具有一致性和穩(wěn)定性更優(yōu)的特點(diǎn)，主要應(yīng)用于：
硬盤驅(qū)動(dòng)器（HDD）磁體：是目前粘結(jié)釹鐵硼的核心應(yīng)用領(lǐng)域；
辦公OA設(shè)備：打印機(jī)傳動(dòng)電機(jī)、掃描儀電機(jī)、復(fù)印機(jī)同步進(jìn)電機(jī)等；
汽車微電機(jī)：EPS助力轉(zhuǎn)向傳感器磁體、雨刮器電機(jī)、搖窗電機(jī)等；
工業(yè)與家用電機(jī)：伺服電機(jī)、電動(dòng)工具電機(jī)、空調(diào)制冷馬達(dá)等微特電機(jī)。
技術(shù)優(yōu)勢(shì)與局限性
粘結(jié)釹鐵硼的主要優(yōu)勢(shì)在于其成型精度高、可加工復(fù)雜形狀、機(jī)械強(qiáng)度好和成本相對(duì)較低。由于其直接成型的特性，避免了燒結(jié)釹鐵硼所需的二次機(jī)械加工，減少了材料損耗和加工成本。
然而，粘結(jié)釹鐵硼的局限性也很明顯：因其含有非磁性的粘結(jié)劑，磁性能較低，通常只有燒結(jié)釹鐵硼的50%-70%；使用溫度較低，高溫下粘結(jié)劑可能老化或降解；雖然本身抗腐蝕能力較好，但在某些苛刻環(huán)境下仍需表面防護(hù)處理。
熱壓釹鐵硼：平衡性能與成本的新途徑
熱壓釹鐵硼是三種釹鐵硼磁體中技術(shù)最復(fù)雜、產(chǎn)業(yè)化程度最低的一種，但其獨(dú)特的性能特點(diǎn)使其在某些特定領(lǐng)域具有不可替代的優(yōu)勢(shì)。
制備工藝與特點(diǎn)
熱壓釹鐵硼采用熱變形工藝制備，主要過程包括：將快淬釹鐵硼磁粉裝入模具中→在高溫（通常為600-800°C）下施加單向或雙向壓力→實(shí)現(xiàn)致密化和晶粒取向。
熱壓釹鐵硼具有致密度高、取向度高、耐蝕性好和矯頑力高等優(yōu)點(diǎn)，其磁性能介于燒結(jié)和粘結(jié)釹鐵硼之間，最大磁能積可達(dá)30-45MGOe。
熱壓工藝的優(yōu)點(diǎn)是可以獲得細(xì)小且均勻的晶粒結(jié)構(gòu)，平均晶粒尺寸可達(dá)50nm以下，遠(yuǎn)小于燒結(jié)釹鐵硼的晶粒尺寸（通常為5-10μm）。細(xì)小的晶粒結(jié)構(gòu)有助于提高矯頑力，同時(shí)保持良好的剩磁和磁能積。
應(yīng)用領(lǐng)域與發(fā)展挑戰(zhàn)
熱壓釹鐵硼主要應(yīng)用于汽車EPS系統(tǒng)（電動(dòng)助力轉(zhuǎn)向系統(tǒng)）、高性能微電機(jī)和特殊傳感器等領(lǐng)域。由于其工藝復(fù)雜，加工成本高，目前產(chǎn)量較少，尚未形成大規(guī)模產(chǎn)業(yè)。
熱壓釹鐵硼面臨的主要挑戰(zhàn)包括：
工藝難度大：熱變形過程中的溫度、壓力和變形速率需要精確控制；
設(shè)備成本高：熱壓設(shè)備和要求高，投資巨大；
原材料成本高：熱壓釹鐵硼的原材料價(jià)格甚至超過成品價(jià)格。
盡管如此，熱壓釹鐵硼在某些特定領(lǐng)域仍具有發(fā)展?jié)摿Γ貏e是需要較高磁性能和復(fù)雜形狀的應(yīng)用場(chǎng)合，熱壓工藝可能提供一種理想的解決方案。
釹鐵硼磁體的未來發(fā)展趨勢(shì)
隨著新能源汽車、可再生能源、智能制造等領(lǐng)域的快速發(fā)展，對(duì)釹鐵硼永磁材料提出了更高的要求。未來釹鐵硼磁體的發(fā)展將呈現(xiàn)以下趨勢(shì)：
高性能化與低成本化并存
一方面，為了滿足高端應(yīng)用領(lǐng)域的需求，釹鐵硼磁體將不斷向更高性能發(fā)展，通過晶界擴(kuò)散、晶粒細(xì)化、合金成分優(yōu)化等技術(shù)提高矯頑力和工作溫度。另一方面，為了降低成本，減少重稀土使用，開發(fā)低鏑、無鏑配方也成為研究熱點(diǎn)。
工藝創(chuàng)新與結(jié)構(gòu)優(yōu)化
新型制備工藝如雙合金法、晶界擴(kuò)散技術(shù)、納米復(fù)合磁體等不斷涌現(xiàn)，有望進(jìn)一步提高磁體性能的同時(shí)降低生產(chǎn)成本。在微觀結(jié)構(gòu)控制方面，通過優(yōu)化晶界相分布和成分，改善富稀土相的分布和連續(xù)性，可以有效提升矯頑力而不降低剩磁。
應(yīng)用領(lǐng)域持續(xù)擴(kuò)展
隨著電子信息產(chǎn)業(yè)、新能源汽車、節(jié)能環(huán)保等領(lǐng)域的快速發(fā)展，釹鐵硼磁體的應(yīng)用領(lǐng)域?qū)⒊掷m(xù)擴(kuò)展。預(yù)計(jì)未來五年，釹鐵硼行業(yè)需求將保持25%以上的增速，其中新能源汽車領(lǐng)域的需求量將達(dá)到萬噸級(jí)別，工業(yè)機(jī)器人領(lǐng)域需求將超過5千噸。
綠色制造與可持續(xù)發(fā)展
稀土資源的戰(zhàn)略價(jià)值和環(huán)境影響日益凸顯，開發(fā)綠色制造技術(shù)、提高材料利用率、推廣回收再利用技術(shù)將成為釹鐵硼行業(yè)可持續(xù)發(fā)展的重要方向。粘結(jié)釹鐵硼由于材料利用率高、加工損耗小，在這方面具有天然優(yōu)勢(shì)。
結(jié)語
燒結(jié)、粘結(jié)和熱壓三種釹鐵硼磁體各有其獨(dú)特的性能特點(diǎn)和應(yīng)用領(lǐng)域，形成了良好的互補(bǔ)關(guān)系。燒結(jié)釹鐵硼憑借其卓越的磁性能占據(jù)了大功率、高要求的應(yīng)用市場(chǎng)；粘結(jié)釹鐵硼以成型優(yōu)勢(shì)和成本控制見長(zhǎng)，適用于微型化、精密化、大批量生產(chǎn)的場(chǎng)景；熱壓釹鐵硼則以其獨(dú)特的性能特點(diǎn)在特定領(lǐng)域發(fā)揮著不可替代的作用。
未來，隨著新能源汽車、機(jī)器人技術(shù)、可再生能源等領(lǐng)域的快速發(fā)展，釹鐵硼永磁材料將繼續(xù)扮演關(guān)鍵角色，為現(xiàn)代科技進(jìn)步和工業(yè)發(fā)展提供強(qiáng)大動(dòng)力。同時(shí)，綠色制造、資源高效利用和可持續(xù)發(fā)展也將成為釹鐵硼行業(yè)的重要發(fā)展方向。
參考來源：
胡伯平：釹鐵硼稀土磁體產(chǎn)業(yè)發(fā)展及市場(chǎng)前景
左思源，等：熱壓/熱變形釹鐵硼永磁材料研究進(jìn)展
孫艷榮，等：釹鐵硼磁性材料發(fā)展現(xiàn)狀及性能研究
中國(guó)粉體網(wǎng)：一文了解“永磁王”釹鐵硼
（中國(guó)粉體網(wǎng)編輯整理/留白）
注：圖片非商業(yè)用途，存在侵權(quán)請(qǐng)告知?jiǎng)h除！
