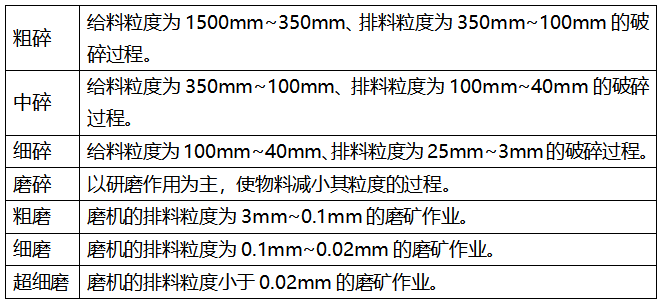

中國粉體網訊 破碎是用外力(人力、機械力、電能、化學能、原子能或其他方法)施加于被破碎的物料上，借以克服物料分子間的內聚力，而將大塊物料分裂成若干小塊的過程。破碎方法主要有擠壓、剪切、劈裂、沖擊和研磨五種。

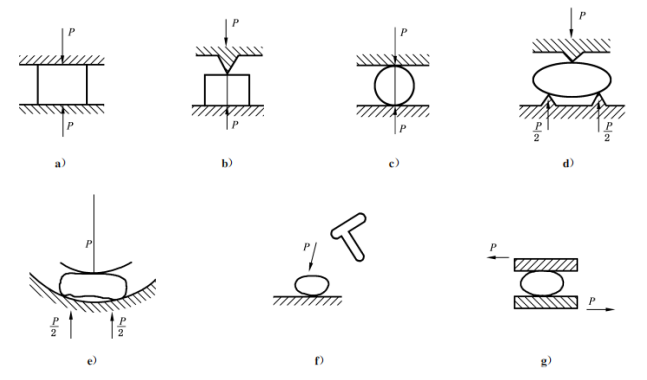

a)擠壓破碎；b)、c)劈裂破碎；d)、e)剪切破碎；f)沖擊破碎；g)研磨磨碎
破碎機械一般是利用兩種或兩種以上的破碎方法聯合作用下破碎物料的。常見破碎粉磨設備有哪些？

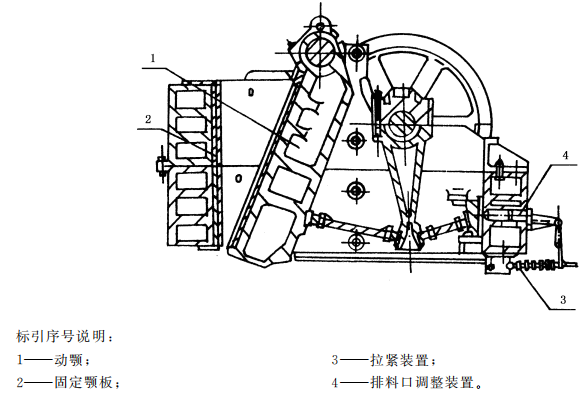

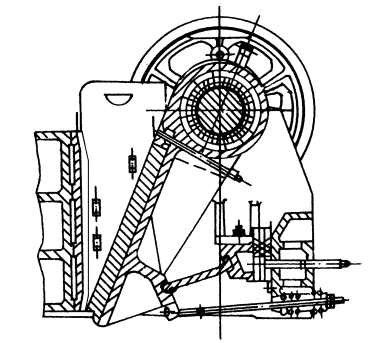

1.顎式破碎機
借助于動顎周期性地靠近或離開固定顎板，使進入破碎腔中物料受到擠壓、劈裂和剪切作用而破碎的機械。
簡擺顎式破碎機：具有前后兩個肘板，動顎上各點的運動軌跡為圓弧的顎式破碎機。
復擺顎式破碎機：僅有一個肘板，動顎上各點的運動軌跡為橢圓(除懸掛點和肘板延長線與動顎交點外)的顎式破碎機。
雙腔顎式破碎機：動顎上對稱安裝兩塊活動顎板，動顎上各點的運動軌跡為橢圓，兩個活動顎板與兩個固定顎板組成兩個破碎腔的顎式破碎機。

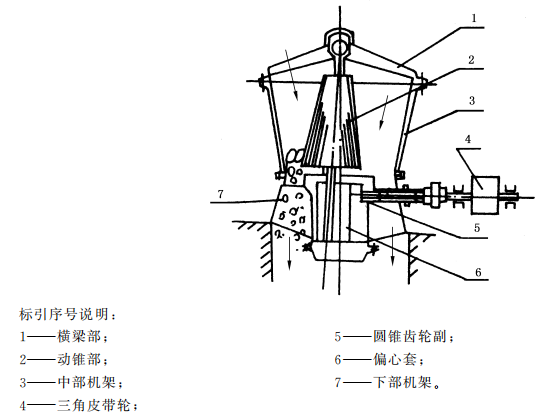

2.旋回破碎機
借助于旋擺運動的動錐(正置錐)，周期性靠近或離開定錐(倒置錐)的表面，使進入破碎腔里的礦石不斷地受到擠壓和剪切作用而破碎的機械。
有普通型和液壓型兩種型式。普通型的動錐主軸鉸鏈懸掛在橫梁上；液壓型是利用液壓裝置實現自動調整排礦口和過鐵保護，其動錐主軸用機體下端的液壓缸支承。

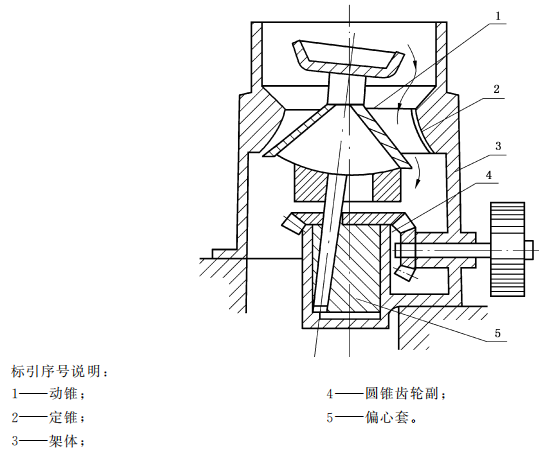

3.圓錐破碎機
借助于旋擺運動的動錐，周期性靠近或離開定錐的表面，使進入破碎腔里的礦石不斷地受到擠壓和彎曲作用而破碎的機械。

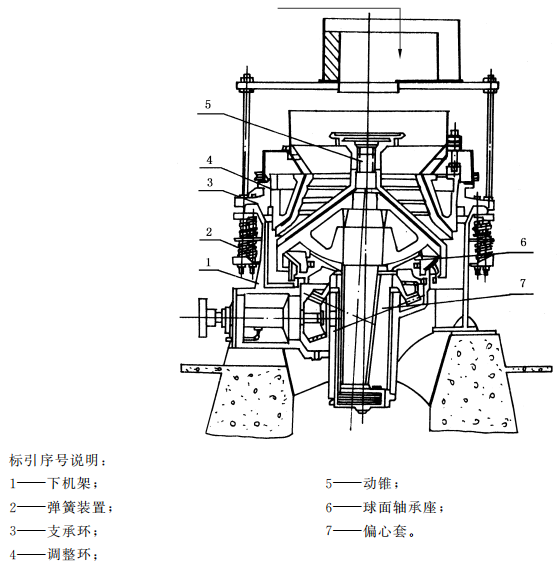

彈簧圓錐破碎機：架體周邊裝有若干組彈簧，承受破碎機工作的破碎力，保護破碎機不被破壞的保險裝置的圓錐破碎機。
彈簧圓錐破碎機按破碎腔形狀的不同(平行帶長短的不同)分為標準型、中型和短頭型三種。
標準型彈簧圓錐破碎機：破碎腔的平行帶長度較短，用于中碎物料的彈簧圓錐破碎機。
中型彈簧圓錐破碎機：破碎腔的平行帶長度介于標準型和短頭型之間，用于中碎物料或細碎物料的彈簧圓錐破碎機。
短頭型彈簧圓錐破碎機：破碎腔的平行帶長度較長，用于細碎物料的彈簧圓錐破碎機。

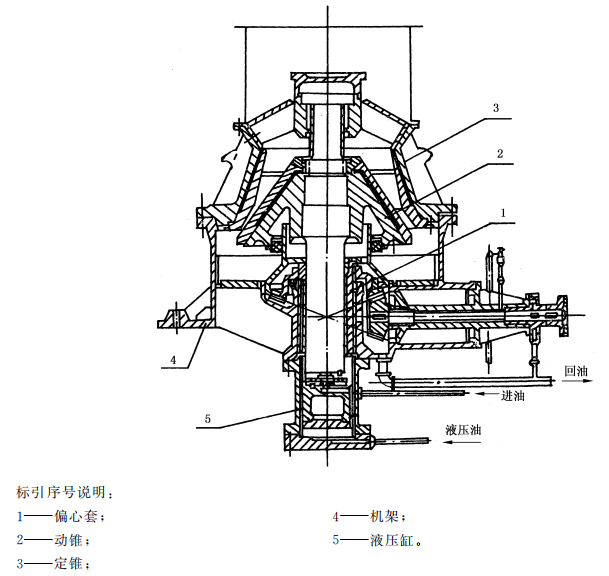

液壓圓錐破碎機：動錐主軸的上部被上機架的三個橫梁支承，懸掛點較高，偏心角較小；結構型式類似旋回破碎機，在底部裝有液壓缸和液壓系統，用來實現液壓調整、液壓保險和液壓卸載的圓錐破碎機。
液壓圓錐破碎機按破碎腔形狀的不同(平行帶長短的不同)分為標準型、中型和短頭型三種。
4.旋盤破碎機
帶有旋轉給料裝置，物料均勻給入破碎腔，用顆粒間的層壓破碎機理對物料進行超細破碎的設備。
5.輥式破碎機
利用輥子的旋轉，使物料在兩輥間或輥與板之間被破碎的破碎機。
輥面帶齒的稱作齒輥破碎機，能用于粗中細碎破碎機作業，產品粒級根據齒形不同產品出料粒度也不同，細碎的產品粒級一般大于10mm。輥面為光滑表面或帶有槽紋的稱作光輥破碎機，用于細碎破碎機作業，一般產品粒級小于3mm。
單輥破碎機：由一個破碎輥和襯板組成，使物料在輥板間被破碎的輥式破碎機。
雙輥破碎機：兩個處在同一水平面上的輥子向背旋轉或相向旋轉，使物料在兩輥間被破碎的輥式破碎機。
四輥破碎機：由兩對間隙不同的輥子組成，對物料進行兩次破碎的輥式破碎機。
6.錘式破碎機
主要由機架和帶有若干錘頭的轉子組成，利用鉸接在轉子上的錘頭回轉時的高速沖擊作用對物料進行破碎的破碎機。
可逆式錘式破碎機：轉子能正反向旋轉，主要零件都設計成對稱布置的錘式破碎機。
不可逆式錘式破碎機：轉子只能單方向旋轉的錘式破碎機。
單段錘式破碎機：大粒徑物料的整個破碎作業過程在一臺錘式破碎機里一個流程內完成的錘式破碎機。
帶給料輥的單段錘式破碎機：在轉子的給料側設置一個或兩個給料輥，被破碎物料首先落在給料輥上，給料輥的轉向與轉子相同，通過給料輥向轉子喂料的錘式破碎機。
雙轉子單段錘式破碎機：由兩個相向運轉的轉子組成的單段作業的錘式破碎機。
環錘破碎機：錘頭為環形，環套在轉子盤的銷軸上，既公轉又自轉，磨損均勻的錘式破碎機。
7.反擊式破碎機
利用剛性固定在轉子上高速旋轉的板錘擊碎物料的機械。

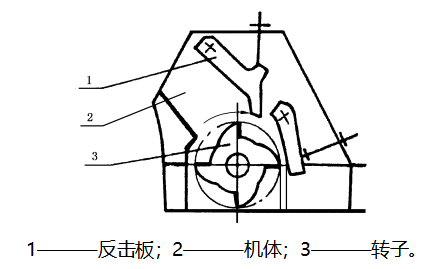

單轉子反擊式破碎機：只有一個轉子的反擊式破碎機。

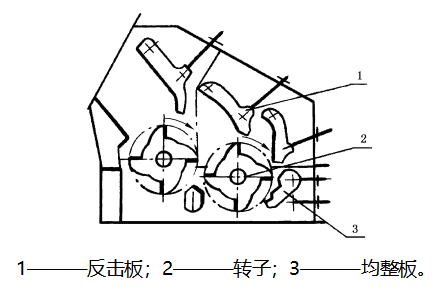

同向雙轉子反擊式破碎機：兩個轉子安放在相同或不同水平面上轉向相同的雙轉子反擊式破碎機。

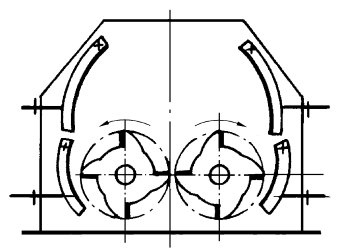

異向雙轉子反擊式破碎機：兩個轉子安放在同一水平面上轉向相反的雙轉子反擊式破碎機。

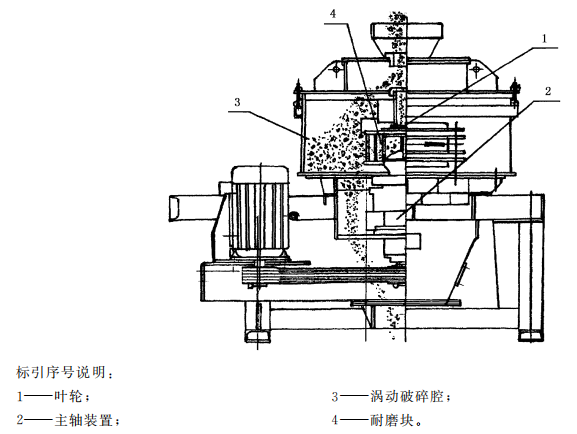

8.立式沖擊破碎機
借助高速旋轉的葉輪，使進入葉輪的物料在離心力作用下高速發射，與進入渦動腔的物料相互沖擊破碎的立式破碎機械。

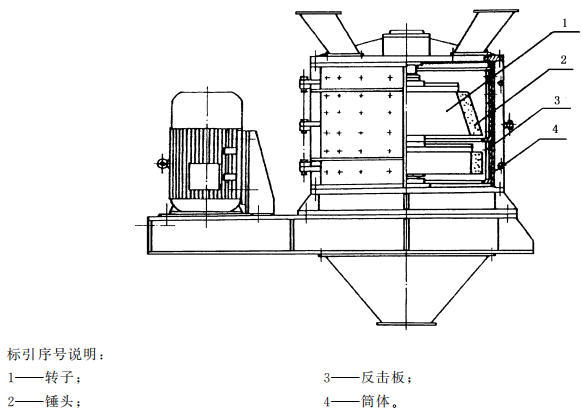

9.立式復合破碎機
利用立軸上的錐形轉子體和柱形轉子體的高速旋轉，使進入破碎腔的物料受到沖擊、擠壓、研磨而實現多級破碎的機械。
10.高壓輥磨機
依靠兩個同步相向旋轉的擠壓輥，將通過的物料進行高壓料層粉碎(或稱粒子間粉碎)的機械。
11.破碎篩分聯合設備
由破碎單元、篩分單元、輸送單元、輔助單元和電控裝置等所組成的破碎篩分生產機組。
固定式破碎篩分聯合設備：將破碎單元、篩分單元、輸送單元、輔助單元和電控裝置等安裝在基礎上進行工廠化生產的破碎篩分聯合設備。
移動式破碎篩分聯合設備：將破碎單元、篩分單元、輸送單元、輔助單元和電控裝置等安裝在單個或多個輪胎式(或履帶式)能移動的車架上，能自行或被拖著移動異地作業的破碎篩分聯合設備。
半移動式破碎篩分聯合設備：將破碎單元、篩分單元、輸送單元、輔助單元和電控裝置等安裝在雪撬式鋼架上，便于分段運輸，能異地作業的破碎篩分聯合設備。

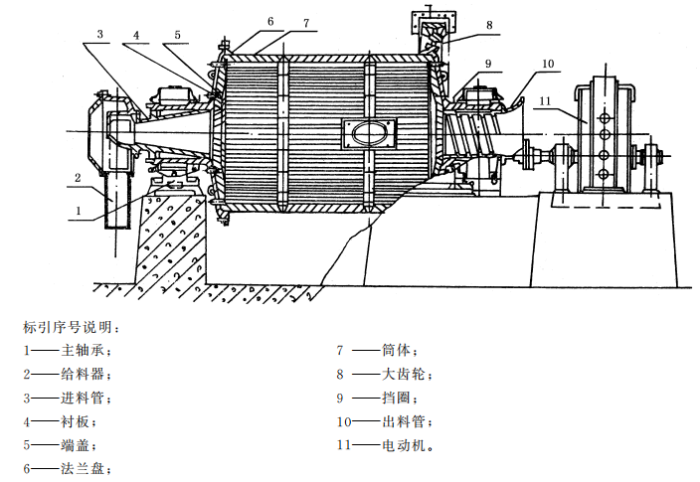

12.筒式磨機
在裝有磨礦介質(鋼球或鋼棒、礫石等)和物料的旋轉筒體內，借助于磨礦介質落下時的沖擊力和運動時的磨削作用而使物料磨碎，由筒型回轉體(簡稱筒體)和兩個主軸承等所組成的機械。
球磨機：筒內的研磨介質為金屬球體的筒式磨機。球磨機按排料方式不同分為格子型球磨機、溢流型球磨機和周邊排料型球磨機。
棒磨機：筒內的研磨介質為金屬長棒的筒式磨機。
潤磨機：采用強制給料、周邊排料的工作方式，處理濕潤物料的筒式磨機。
礫磨機：筒體內的研磨介質為礫石的筒式磨機。
自磨機：利用筒體內物料的互相沖擊和研磨的短筒磨機。
半自磨機：在自磨機內加入少量的磨礦介質的筒式磨機。
管磨機：筒體為管狀，長徑比一般大于2.5，多設2倉~3倉，各倉介質的形狀規格各異的筒式磨機。
鋼球磨煤機：中空軸徑較大，原煤用熱風干燥，產品用氣流排出的球磨機。
雙進雙出磨煤機：雙側給料雙側出料的球磨機。
13.立式輥磨機
以磨輥與圓盤的相對運動對物料進行碾磨，同時對碾磨后的物料具有干燥和分級功能的機械。

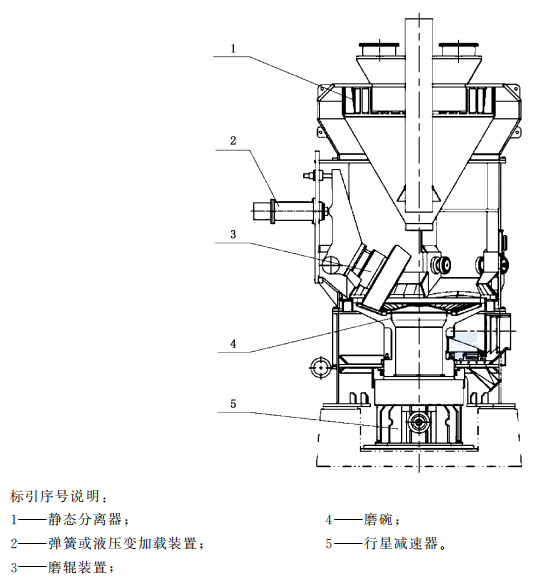

14.碗式磨煤機
以磨輥與磨碗的相對運動對物料進行碾磨，同時對碾磨后的物料具有干燥和分級功能的機器。
15.MPS輥盤式磨煤機
具有三個固定磨輥在一個旋轉磨盤上作滾壓運行的外加力型輥盤式磨煤機。

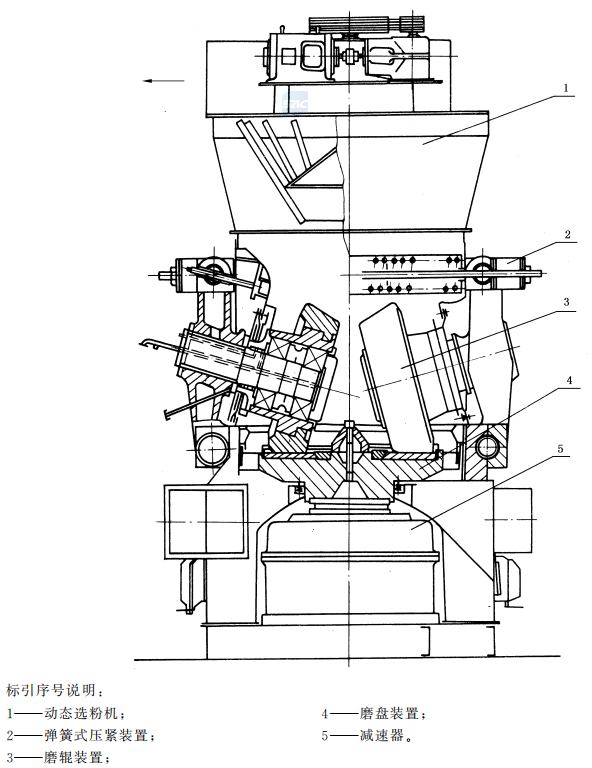

16.水泥立磨
根據料床粉磨原理，通過磨盤與磨輥的相對運動對物料進行碾磨、烘干與分離的機械。

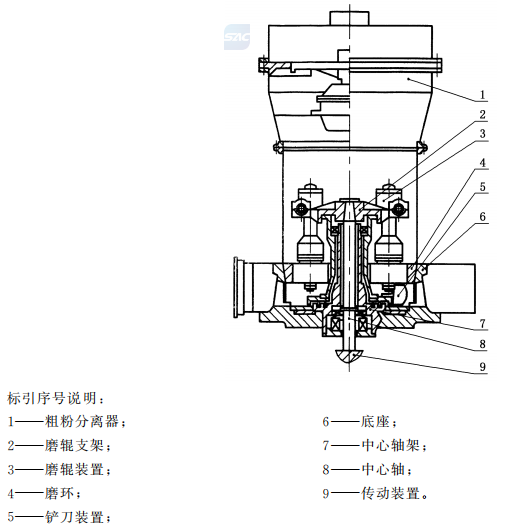

17.擺式磨粉機
擺式磨粉機/懸輥式磨機、雷蒙磨：以磨輥與磨環內表面的相對運動對物料進行碾磨，同時對碾磨后的物料具有分級功能的機械。

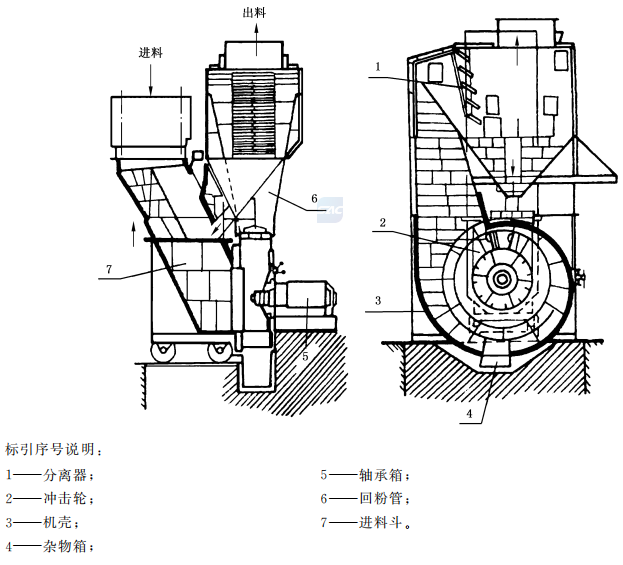

18.風扇磨煤機
風扇磨煤機/沖擊干磨機：由沖擊輪、機殼、進料斗、進料管、分離器和軸承箱等組成，完成煤的干燥、粉碎并將煤粉吹入鍋爐等功能的機械。
19.振動磨機
電動機通過彈性聯軸器帶動激振裝置，使填有一定量的粉磨介質(球或棒)和被磨物料的磨筒產生振動，磨筒內的介質和物料因振動產生激烈的沖擊和研磨，從而快速而有效地將物料磨細的機械。
單筒振動磨：只有一個筒體的振動磨。
雙筒振動磨：具有兩個筒體的振動磨。
三筒振動磨：具有三個筒體的振動磨。
信息來源：《礦山機械術語第5部分:破碎粉磨設備》（GB/T7679.5—2025）。
（中國粉體網編輯整理/黑金）
