白金會員
已認(rèn)證
1、參照標(biāo)準(zhǔn)：GB/T 1479.1-2011 金屬粉末 松裝密度的測定
適用于自由流過孔徑為2．5 mm漏斗的金屬粉末。如果粉末難以通過直徑為2．5 mm的孔，但能自由流過5．0 miTl的孔，該方法也可以使用。
2、測量原理
在松裝狀態(tài)下完全充滿已知量杯的粉末質(zhì)量，將漏斗置于量杯上部確定距離處，使粉末從漏斗自由落入量杯，以獲得松裝狀態(tài)。
3、儀器配置

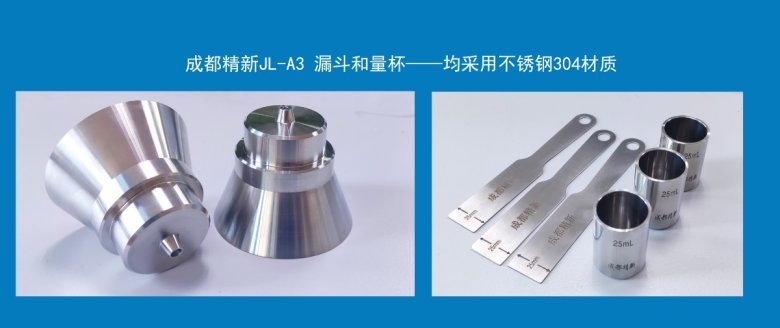

3.1漏斗
漏斗分兩種孔徑，一種孔徑為2．5 mm，另一種孔徑為5．0 mm
3.2量杯
3.2.1量杯容積為25 cm3士o．03 cm3，內(nèi)徑為28 ram+0．5 mm。容積相同但內(nèi)徑為30 ram土1 mm的量杯也可以使用。但生產(chǎn)新量杯時，其內(nèi)徑為28 mm士0．5 mm的為首選量杯。
3.2.2量杯和漏斗應(yīng)由無磁性、耐腐蝕的金屬材料制成，應(yīng)具有足夠的壁厚和硬度，以避免變形和過度磨損，量杯和漏斗的內(nèi)表面應(yīng)拋光。
3.3天平
天平要有足夠的量程，稱量試樣的精確度為士O．01 g。

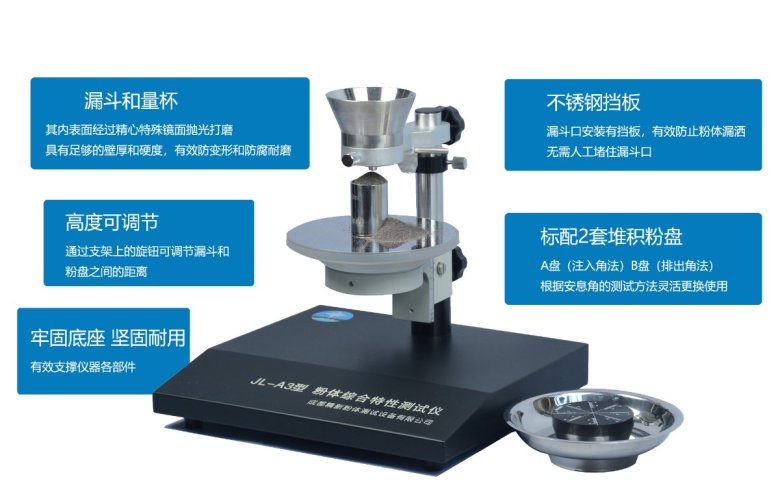

3.4支架和水平無振動的底座
支架和水平無振動的底座用以支撐漏斗和量杯，漏斗小孔底部和量杯上表面之間的距離為25 mm兩者要同心。
4、試樣
4.1至少要取100 cm3的試樣，允許分成三份，進(jìn)行測量。
4.2通常，粉末按接收狀態(tài)測定。在某些情況下，粉末應(yīng)進(jìn)行烘干。但如果粉末容易氧化，應(yīng)在真空或惰性氣氛保護(hù)下進(jìn)行烘干。若粉末含有易揮發(fā)性物質(zhì)，則不允許烘干。
5、步驟
5.1 將粉末倒入孔徑為2．5 mm的漏斗讓粉末直接從小孔流入量杯，直到量杯完全被充滿且溢出。用一個非磁性的直板尺刮平粉末，但不要擠壓粉末并且注意不要搖動和震動量杯。
5.2如果粉末不能流過漏斗，應(yīng)選擇5 mm孔徑的漏斗。
5.3刮平粉末后輕敲量杯，使其振實一些，以免在挪動過程中粉末溢出并確保杯子外部不粘有粉末。
5.4測量粉末的質(zhì)量精確到0．01 g。
5.5取三次測量的平均值。
6、結(jié)果表示
6.1松裝密度由下式給出：松裝密度=m／V=m／25
6.2取三次測量結(jié)果的算術(shù)平均值報出最終結(jié)果，精確到0．01 g／cm3。當(dāng)三次測量結(jié)果之間的差值超過平均值的1％時，其zui大值和zui小值也要隨結(jié)果報出。
