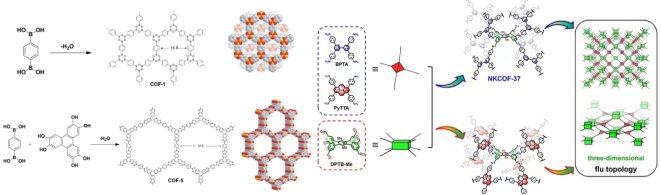

共價有機骨架（Covalent Organic Frameworks，COFs）COF作為一種新興的晶態多孔材料，是一類由碳、氮、氫、氧等輕質量元素通過共價鍵結合在一起形成的多孔結晶高分子材料。COFs材料具有有序多孔結構、低密度、高比表面積、高孔隙率和豐富的非極性孔道，易于功能化、化學穩定性和熱穩定性強等特點，在非均相催化、氣體分離、儲存、環境與能源、生物與藥物傳輸、光電與傳感等諸多領域中有重要的應用前景
實驗方法：
依據GB/T 19587-2017/ ISO 9277:2010.氣體吸附BET法測定固態物質比表面積及孔徑.將三個樣品分別稱重約0.05g，置于樣品管中，真空狀態下 120℃脫氣15小時。將樣品轉移至Kubo-X000同時在三個分析站對三個樣品進行吸脫附等溫線測定。實驗結束后，立即重復測定一次。用專用數據處理軟件進行BET比表面積和QSDFT孔徑分布計算，并進行結果對比。
實驗結果：

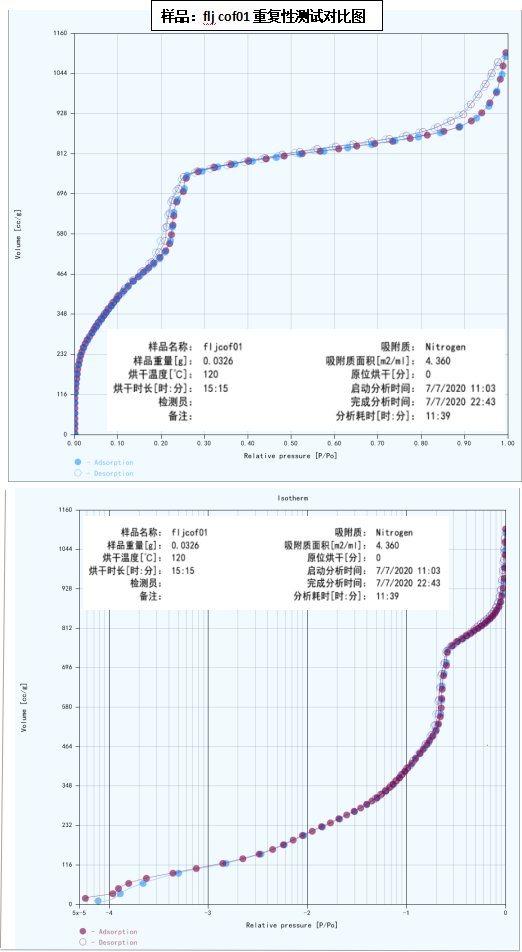

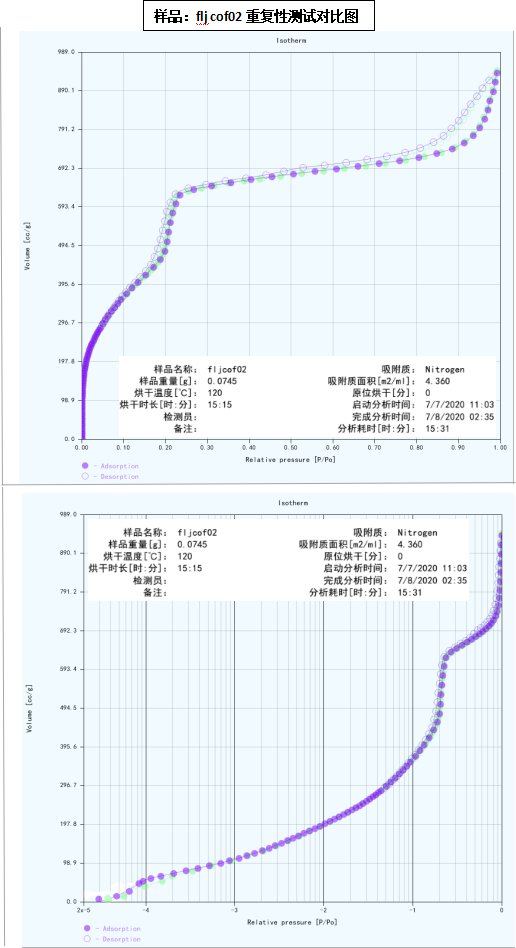

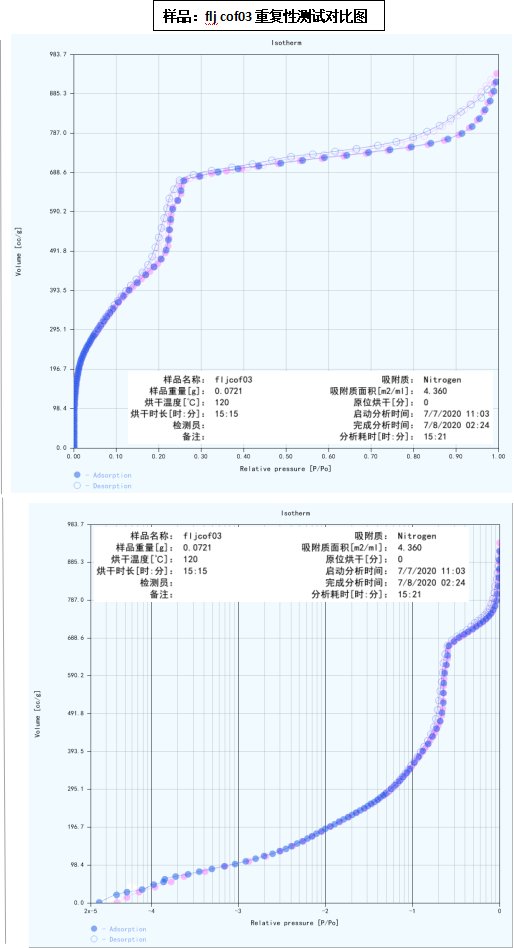

吸脫附等溫線及log圖，存在兩個遲滯環，符合該樣品特點。兩次重復性測定吸脫附等溫線及log等溫線重合顯示，可見三個樣品2x10-4以上曲線均可以能夠很好的重疊，并且曲線下探到2x10-5。（詳見重復性測試對比圖）
三個樣品兩次重復性測試數據可以明顯看出，精準控壓技術可以通過精準控制投氣量、間隔容忍度、最大體積量及平滑間隔等精準控制每一個壓力點的位置、P/PO相對壓力點的間隔，減小誤差，實現重復性測試的吸脫附等溫線及log等溫線高度重疊，重疊度達到99%，起始點、結束點均一致。
結果分析：
1、BET比表面積及其重復性相對偏差：
由于COF存在兩種遲滯環，即兩種孔型，故表面的飽和吸附在P/P0~0.15就已經完成，故BET取點范圍在0.1~0.15之間。在此期間的線性擬合回歸系數均在0.99999以上。

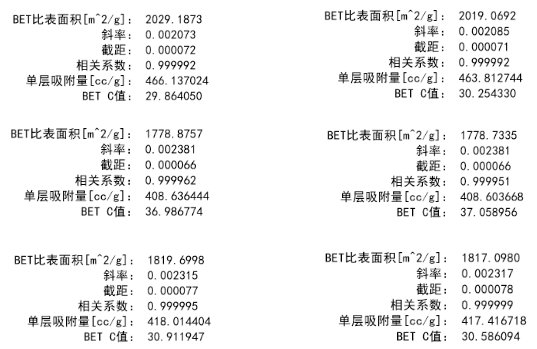

原始數據報告

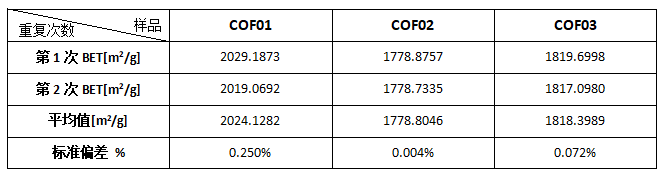

從BET比表面積測定結果看，重復性遠優于1%；
2、DFT孔徑分布及峰值孔徑的相對偏差：

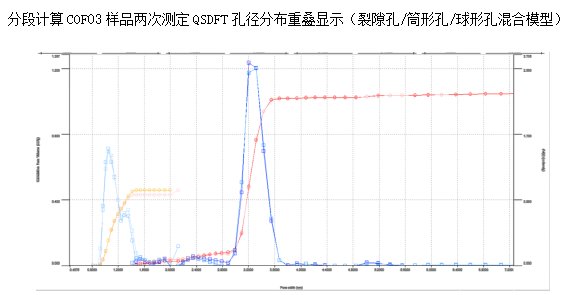

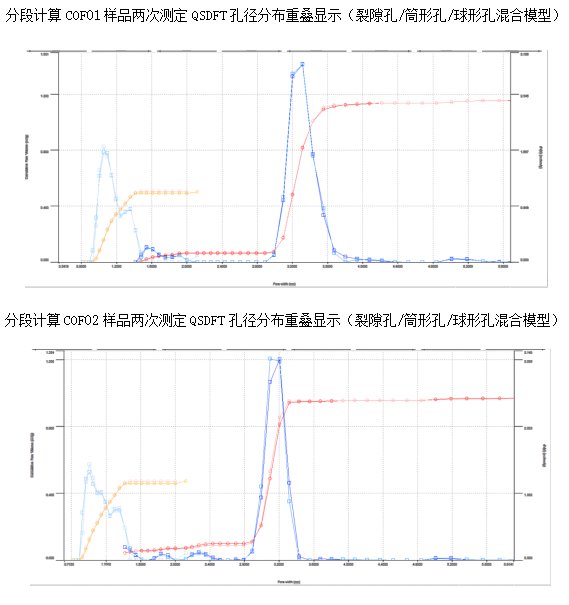

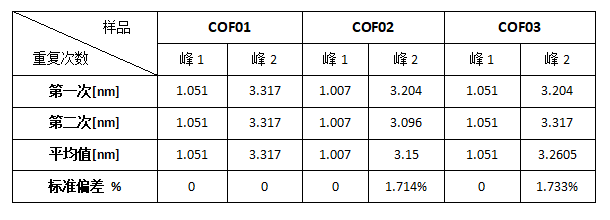

所得峰值孔徑綜述：
COF樣品，孔徑分布的重復性精度較高，峰值孔徑和孔分布寬度基本上可以完全重現。
