13673661993在礦業領域中，球磨機作為破碎與研磨的關鍵設備，其性能與效率直接影響到礦石處理的成本與質量。在眾多球磨機類型中，格子型礦用球磨機以其***的設計結構和高效的研磨能力，在金屬礦、非金屬礦及建材行業的粉磨作業中占據了重要的地位。本文將從格子型礦用球磨機的工作原理、結構特點、性能優勢、應用實例等方面進行深入探討，以期為礦業同仁提供參考與借鑒

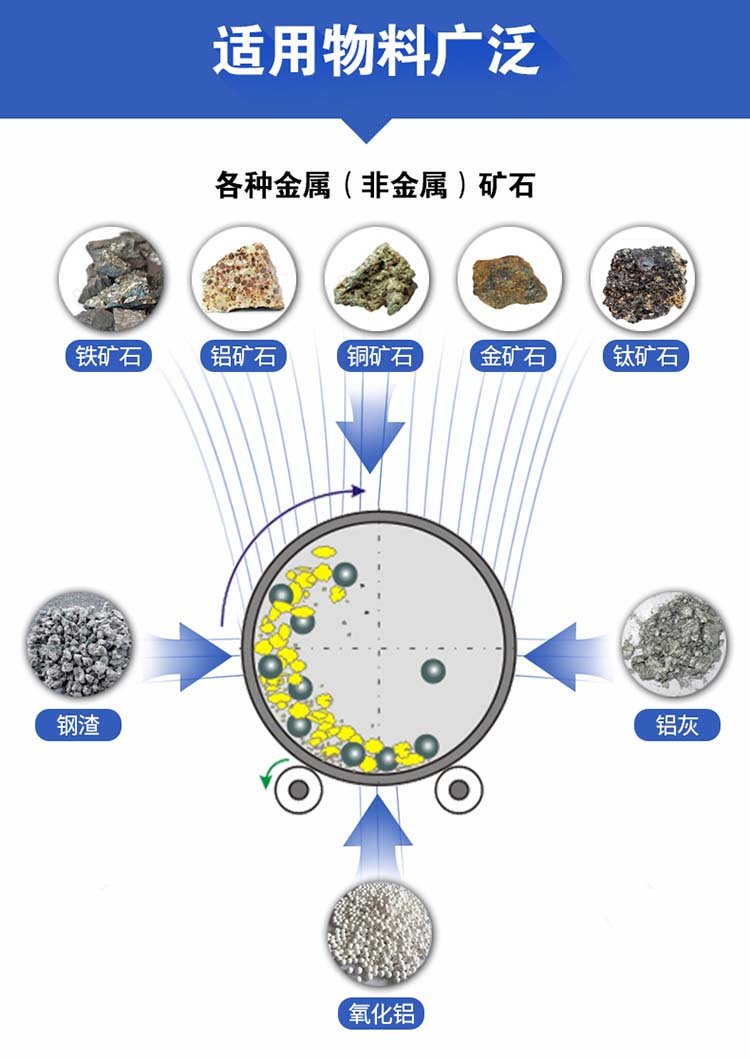

格子型礦用球磨機主要通過筒體內的鋼球(或其他研磨介質)在旋轉過程中產生的沖擊力和摩擦力，對礦石進行細碎和研磨。工作時，電機通過減速器驅動筒體繞水平軸線旋轉，筒體內的礦石和鋼球隨筒體一起轉動并提升至一定高度后，因重力作用而拋落或滾落，這一過程中礦石與鋼球之間、礦石與筒壁之間發生強烈碰撞與摩擦，從而達到研磨礦石的目的。格子型球磨機的特別之處在于其出料端設有格子板，這些格子板既能有效防止鋼球隨礦漿流出，又能使礦漿中的細粒級物料通過格子縫隙順利排出，實現連續高效的研磨作業。
結構特點
1.格子板設計:如前所述，格子板是格子型球磨機的核心部件之一，其合理布局與結構設計直接關系到研磨效率和產品質量。格子板通常采用耐磨材料制成，具有較高的強度和耐磨性，以確保長期穩定運行。
2.進料與排料系統:進料端設有合理的進料裝置，能夠均勻地將礦石和適量的水或磨礦介質引入筒體內，避免堵塞和過度磨損。排料端則通過格子板與排料裝置相結合，實現細粒級物料的順利排出。
3.筒體與襯板:筒體是球磨機的主要承載部件，需具備足夠的強度和剛度以承受大的工作負荷。同時，筒體內壁通常裝有耐磨襯板，以減少礦石與筒體的直接接觸，延長設備使用壽命，
4.傳動系統:由電機、減速器和傳動軸等組成，負責將動力傳遞給筒體，驅動其旋轉。傳動系統的高效穩定運行是球磨機正常工作的關鍵，

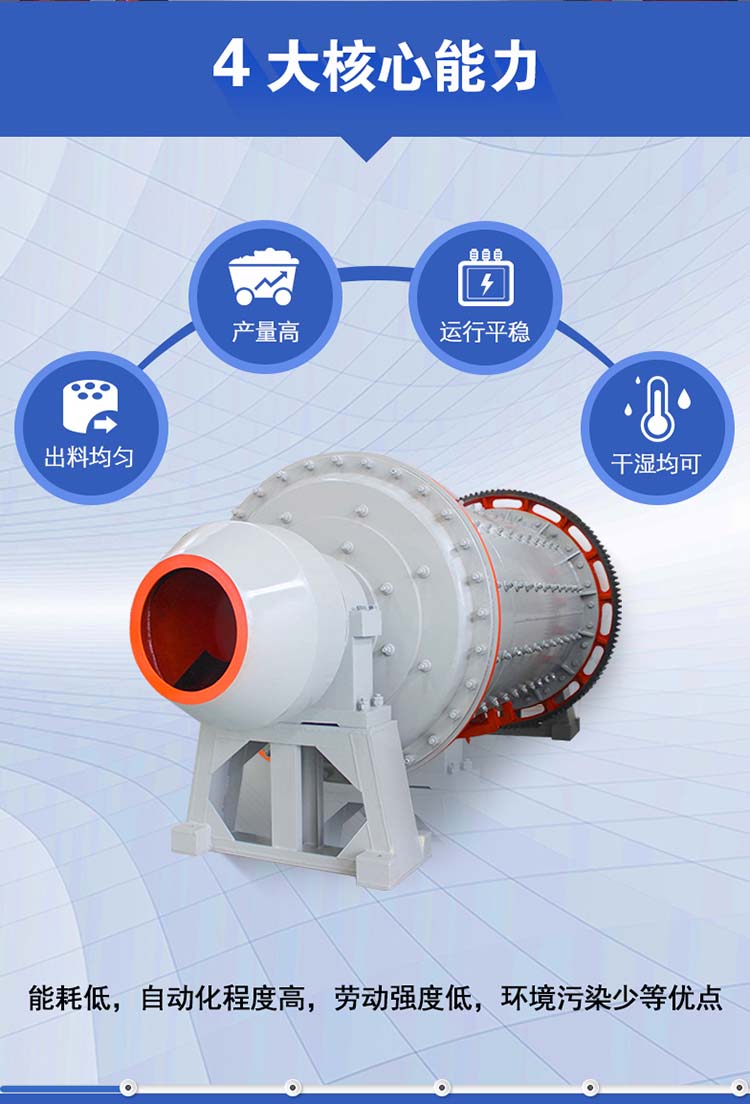

性能優勢
1.高效研磨:格子型設計有效提高了研磨效率，使礦石在短時間內達到所需的細度，降低了能耗和成本。
2.粒度均勻:通過優化格子板結構和研磨介質配比，可得到粒度分布均勻的礦粉，有利于后續選礦或加工過程。
3.維護簡便:結構設計合理，易于檢修和維護，降低了停機時間和維修成本,
4. 適用范圍廣:可適用于多種礦石的研磨作業，如鐵礦石、銅礦石、金礦石石英砂等，具有較強的通用性和靈活性，

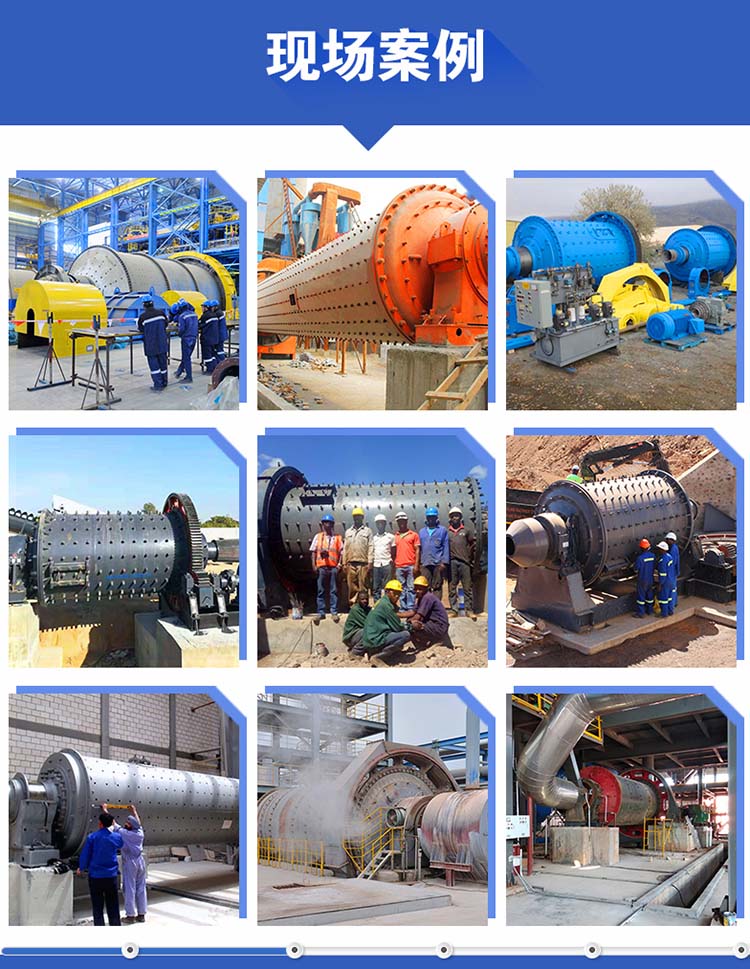

以某大型鐵礦為例，該礦采用格子型礦用球磨機對原礦進行細磨處理，以制備選礦所需的合格礦粉。通過***控制進料量、磨礦介質配比和研磨時間等參數，成功實現了礦石的高效研磨，產品粒度分布均勻，為后續選礦作業奠定了堅實基礎。同時，該礦還通過定期檢查和維護球磨機，確保了設備的長期穩定運行，提高了整體生產效率和經濟效益。
