萬噸級石墨粉、三元材料的噸袋包裝應用實例及解決方案，超細粉末噸包包裝方案。2023/08/15 閱讀：1527 1.25MB
方案摘要
方案下載
產品名稱：HEF-1000A超細粉噸包機
計量方式：增重式電子計量
設備主體材質：1整機碳鋼噴塑
包裝重量(范圍)：200~1000KG(可調)
下料精度：+0.2%g

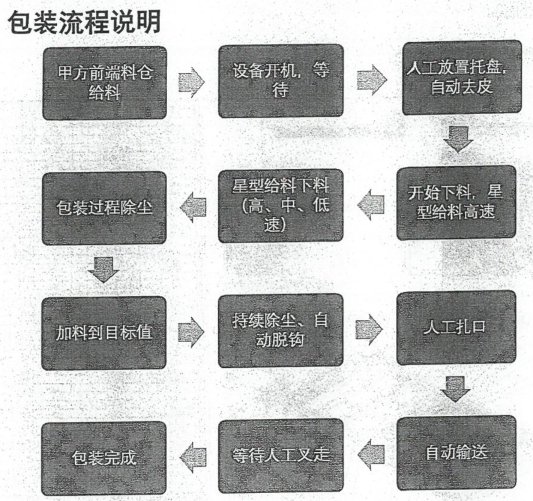

1.設計高、低速裝料功能2.計量精度補償功能;
包裝產能：6~10包/小時(按1000kg/包)
設備焊縫均打磨光滑，清除焊渣、焊瘤、飛濺物:
除塵系統：采用專用除塵、排氣裝置過濾精度:0.5um，自動脈沖清灰;排氣含塵量S30mg/m
夾袋方式：1.橡膠氣囊夾袋，框架碳鋼，銳邊圓角處理，打磨光滑2袋口尺寸:DN300(中400-500mm)3.人工套袋并整理袋口
前端對接：1前端來料啟關裝置，甲方提供;乙方提供控制信號。2.包裝機入料口管徑DN250，高度3100mm;
振動敦實平臺：主體框架材質:框架碳鋼噴塑;
輸送線：1.采用鏈板輸送模式，速度0~15m/min;2.物料輸送面平坦光滑;
3.過渡銜接處設有過渡支撐裝置，實現物料無縫銜接，從而不夾袋卡袋，無托盤平穩輸送;
電控系統
1、供方提出用電要求，需方提供總電源和電纜到控制柜:電柜隨設備一起放置，設備與控制柜之間的電纜由供方提供，并配套穿線管或穿線盒;
2、現場控制柜實現如下功能:PLC 控制，設備緊急停車，控制柜內部接線規范，便于維護，接線端子留有余量，緊急開關加裝安全防護罩，稱重校秤功能;
3、主控制柜采用碳鋼(非鍍鋅碳鋼)噴塑控制柜，防塵防水 IP55:采用下進線方式，柜外接三色報警燈;
4、重量實時顯示重量;
5、PLC選用西門子Smart200，具有標準通訊協議: profinet，預留以太網接口;PLC至少預留 I/0 點各5%;
4. 設計制造工藝標準和規范
《機電產品包裝通用技術條件》GB/T13384-2008
《控制電機基本技術要求》GB/T7345-2008
《焊接件通用技術條件》JB/ T5943-2018
《輸送鏈、附件和鏈輪》GB/T8350-2008
《滾動軸承輸送鏈用圓柱滾子滾輪軸承》JB/ T8568-2010
《料倉用料位開關》JB/ T10961-2010
《電氣控制設備》GB/T3797-2016
《鋼制管法蘭、墊片、緊固件》HG/T20592(B)-2009
《重力式自動裝料衡器》GB/T27738-2011
《重力式自動裝料衡器檢定規程》JJG564-2002
《低壓電氣開關設備》GB7251-2005
