金牌會員
已認證

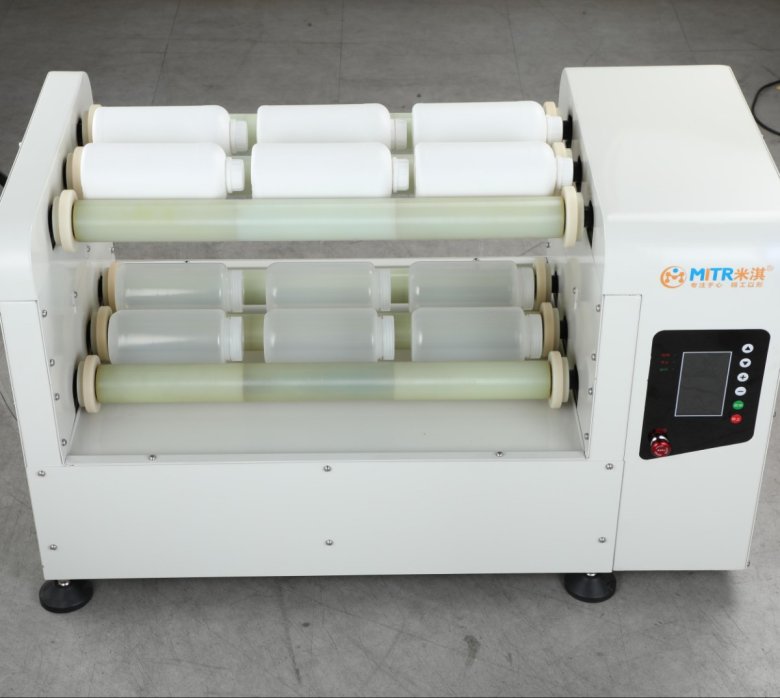

罐磨機的研磨時間和轉(zhuǎn)速是影響物料加工效果的核心參數(shù)，二者需根據(jù)物料特性、工藝目標及設備條件動態(tài)調(diào)整。以下是具體調(diào)整方法及原則：
一、研磨時間的調(diào)整
初始設定依據(jù)
物料特性：硬質(zhì)物料（如陶瓷原料、金屬粉末）需更長時間研磨；軟質(zhì)或易碎物料（如食品添加劑、部分化工原料）可縮短時間。
初始粒度：粗顆粒物料需延長研磨時間以實現(xiàn)充分破碎；細顆粒物料（如納米材料前驅(qū)體）需控制時間以避免過度研磨導致團聚。
目標粒度：根據(jù)產(chǎn)品要求設定時間，例如陶瓷釉料需研磨至D50<2μm，而電池材料可能需亞微米級粒徑。
動態(tài)調(diào)整方法
分階段研磨：采用“粗磨-細磨”兩階段工藝。例如，先以低轉(zhuǎn)速快速破碎大顆粒，再提高轉(zhuǎn)速或延長細磨時間優(yōu)化粒度分布。
在線監(jiān)測：通過粒度分析儀實時檢測物料粒徑，當達到目標值時立即停機，避免能耗浪費。
經(jīng)驗公式參考：部分行業(yè)通過試驗建立研磨時間（T）與物料硬度（H）、初始粒度（D?）的關(guān)聯(lián)模型，如 ，但需結(jié)合實際驗證。
注意事項
過研磨風險：時間過長可能導致物料溫度升高（尤其濕法研磨）、團聚或雜質(zhì)引入，需控制總研磨時長。
批次一致性：同一物料需保持每次研磨時間穩(wěn)定，確保產(chǎn)品粒度重復性。
二、轉(zhuǎn)速的調(diào)整
轉(zhuǎn)速對研磨效果的影響
沖擊能量：轉(zhuǎn)速越高，磨球獲得的動能越大，破碎效率提升，但過高轉(zhuǎn)速可能導致磨球與罐體內(nèi)壁過度碰撞，增加設備磨損。
研磨介質(zhì)狀態(tài)：低轉(zhuǎn)速下磨球以滾動為主，適合細磨；高轉(zhuǎn)速下磨球呈拋落或離心狀態(tài)，適合粗磨或快速破碎。
物料適應性：脆性物料（如礦石）適合高轉(zhuǎn)速沖擊；韌性物料（如高分子材料）需低轉(zhuǎn)速剪切力。
轉(zhuǎn)速設定原則
臨界轉(zhuǎn)速計算：根據(jù)罐體半徑（R）和重力加速度（g），臨界轉(zhuǎn)速 （單位：rpm）。實際轉(zhuǎn)速通常為臨界轉(zhuǎn)速的60%-80%，以平衡效率與安全性。
介質(zhì)填充率匹配：高填充率（>50%）需降低轉(zhuǎn)速以避免介質(zhì)堆積；低填充率（<30%）可適當提高轉(zhuǎn)速增強沖擊。
工藝階段適配：粗磨階段采用高轉(zhuǎn)速（如70%-80%臨界轉(zhuǎn)速）快速破碎；細磨階段降至60%-70%臨界轉(zhuǎn)速優(yōu)化粒度。
優(yōu)化案例
陶瓷行業(yè)：研磨高嶺土時，初始以80%臨界轉(zhuǎn)速破碎1小時，再降至65%臨界轉(zhuǎn)速細磨2小時，粒度分布更均勻。
電池材料：制備鋰離子電池正極材料時，采用分段變速研磨（前2小時高轉(zhuǎn)速，后1小時低轉(zhuǎn)速），可減少材料結(jié)構(gòu)破壞，提升循環(huán)性能。
三、研磨時間與轉(zhuǎn)速的協(xié)同優(yōu)化
試驗設計法
通過正交試驗或響應面法，以研磨時間、轉(zhuǎn)速為變量，以粒度分布、比表面積為響應值，建立數(shù)學模型，找到最優(yōu)參數(shù)組合。
例如，某化工企業(yè)通過試驗確定：研磨時間4小時+轉(zhuǎn)速65%臨界轉(zhuǎn)速時，顏料分散性最佳且能耗最低。
設備自動化控制
配備變頻調(diào)速電機和計時器，實現(xiàn)轉(zhuǎn)速與時間的程序化控制。例如，設置“前30分鐘70%轉(zhuǎn)速，后2小時60%轉(zhuǎn)速”的自動研磨程序。
結(jié)合智能傳感器，當檢測到物料粒度達標時自動降速或停機，提升工藝穩(wěn)定性。
