對于造紙工人來說，修邊工序非常重要。通常認為，它不僅是決定成品紙幅寬度的關鍵步驟，還是導致造紙機上紙張斷裂的首要原因之一。通過適當的維護、水針噴嘴選擇以及操作參數的設定，能夠顯著地實現干凈的修邊切割，并減少或消除因修邊不當而導致的紙張斷裂現象，從而提升生產效率與產品質量。
在造紙機上進行修邊的目的是將成型邊緣分開，是將紙張成型后不規則、疏松的濕態或干態邊緣分離，從而形成一個干凈、精確的邊緣。這樣不僅確保紙張能夠按照所生產產品的尺寸進行切割，同時也能使紙張在經過后續工序時更少地出現斷裂的情況。
為了使您的修邊操作達到理想效果，需要從以下幾個方面進行綜合考量與優化：
1. 修邊水針（Trim Nozzles）的維護
修邊水針噴嘴是修邊系統的“心臟”，其狀態直接決定切割質量。要確保修邊水針噴嘴處于良好狀態。水針磨損會使水流減弱，導致切割效率顯著下降。
磨損導致水柱到達紙幅之前就開始破裂散花，當水柱形狀發生破裂，它會開始霧化，水柱會失去“玻璃棒”的形狀。而水流中脫落的小顆粒也會削弱水流的沖擊力，從而導致切割不規則，出現毛邊、纖維拉絲和紙張斷裂等情況。定期更換噴嘴助于防止因磨損而出現這些問題。藍寶石或紅寶石噴嘴等類型優質材料可以延長更換周期。
2、合適水壓，切割更干凈
水壓是決定切割質量的關鍵參數。如果壓力過低，噴嘴水流將無法有效切割紙張。如果壓力過高，則可能導致回濺問題，并損壞紙幅所處的網線。

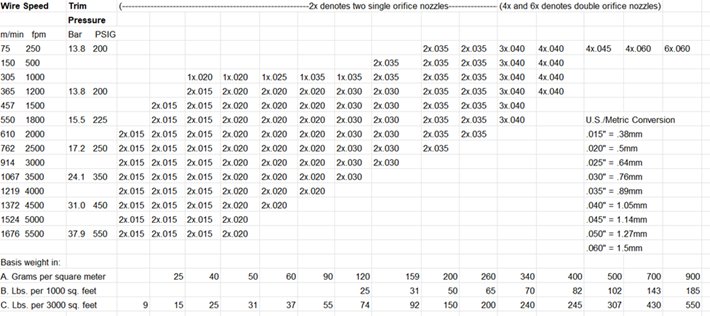

水壓的設置需綜合考慮紙張的定量（克重）、生產線速度以及噴嘴的孔徑等多種因素。水壓較高時，水流打擊力更大，切割更干凈。下表根據運行線速度、所用水壓和所生產紙張的基重等因素，提供了調整噴嘴孔徑和數量的建議。
3、使用雙孔或雙水針噴嘴
在造紙生產中，修邊工序對成品質量和運行穩定性至關重要，采用雙孔噴嘴或雙噴嘴，是一項值得推薦的方式。在造紙廠，新鮮、干凈的水是寶貴的資源，盡管與其他工序相比，修邊噴嘴耗水量不大，但仍然需要注意節約用水。使用雙孔噴嘴可以同時使用多個較小直徑的水流。這不僅可以實現更干凈的切割，還可以減少此操作所需的水量。
使用雙噴嘴的原因之一就是為了冗余。如果水管中出現氣泡或主水流出現其他中斷，第二組噴嘴流將提供裁切冗余。這有助于確保紙張無論何時都能獲得無縫、干凈的切邊效果。干凈的裁切效果可以大大降低紙張在生產線上斷裂的可能性。
4、噴嘴的布置及噴霧角度
將水針與機器運行方向成 10-20 度角傾斜，
朝向干燥端。
調整水針噴嘴角度主要是為了避免水霧回濺到網毯或織物上。即使發生回濺，水滴也會重新落回紙張上，而不會在噴嘴外部堆積。如果水霧回濺到噴嘴上，則碎屑很可能會附著在噴嘴外部，一旦碎屑堆積過多，掉落到紙張上，會造成機器斷紙的風險。
噴嘴的設計也是一個關鍵點，出口邊緣呈斜角的水針噴嘴可以通過定向安裝，使碎屑或液滴都能落到紙張的破損處，從而避免污染有效紙張。在采用多噴嘴的修邊系統中，還可加裝空氣屏障適配器或防濺噴霧裝置等輔助措施，用以隔離主水流、減少干擾并進一步防止纖維在噴嘴表面附著。
多噴嘴調節系統的典型噴霧裝置
將水針噴嘴在橫向上向機器邊緣傾斜 5-15 度
當水針噴嘴朝向機器邊緣傾斜時，有助于將斷紙邊從主紙幅上分離。確保在切邊操作完成后，斷紙邊不會意外地重新附著。當噴嘴和管道也朝向機器邊緣傾斜時，可以將任何液滴或碎屑集中到斷紙邊上，使其不會落在紙幅上。
將噴嘴橫向傾斜 5-15 度，朝向機器邊緣
將修邊水針噴嘴放置在織物上方50~150mm處
選擇合適的修邊噴射距離至關重要。若修邊水針距離紙幅過近，會導致大量噴料回濺到噴嘴上，損壞織物。反之噴嘴距離紙幅過遠，噴射水柱會開始斷裂，導致沖擊力下降，無法實現干凈利落的切割效果。
由于每臺機器的運行方式不同，我們一般建議噴射距離在50mm至150mm之間，具體數值根據每臺設備實際生產情況調整。還需考慮所生產的紙張等級、修邊噴嘴的壓力以及機器的速度等多種因素。
將噴嘴設置在織物上方5-15厘米處
將水針噴嘴放置在高速紙機的真空吸水箱后面
在高速紙機上，由于修邊工序或伏吸輥產生的水可能會重新潤濕紙幅，使其邊緣重新閉合。這種情況會導致紙張斷裂，并增加壓榨部和干燥部的能耗。若在此之后進行修邊工序，則可降低紙幅邊緣重新縫合到紙幅的可能性。
5.使用變速頻閃燈檢查噴嘴噴霧性能
頻閃燈是評估性能和進行調整的重要工具。在這種情況下，它們可以用來檢查噴霧，能夠比在環境光下更清晰地識別水流形狀。建議將燈光頻率設置為大約 50 – 60 H，以便準確判斷噴霧的質量。
理想的噴射流不應有任何液滴或顆粒從水流中伸出。它應該看起來完全像一根透明“玻璃棒”。而噴射流看起來不光滑，伴有液滴飛濺，并且外觀凹凸不平，甚至出現水流扭曲現象。噴射流會導致噴霧破碎并降低沖擊力，因此通過調整避免類似問題出現，確保修邊效果和系統效率。
影響造紙機修邊操作的因素眾多。遵循科學的指導原則，有助于減少紙張斷紙，提高設備正常運行時間，并推動生產的可持續性。斯普瑞噴霧系統公司擁有超過 85 年的豐富經驗，并具備優化造紙工藝流程的專業知識和技術能力，我們愿意為您提供專業的建議，助您實現高效、穩定的生產目標。
本文作者 Bernard Pyzdrowski 是Spraying Systems Co.紙漿和造紙行業的項目工程師。
