在人類探索自然奧秘的漫長歷程中，顯微鏡一直是不可或缺的工具。從最初的光學顯微鏡到如今的電子顯微鏡，每一次技術的飛躍都讓我們對微觀世界的認知更加深入。而掃描電鏡（Scanning Electron Microscope，簡稱SEM）作為電子顯微鏡家族中的重要成員，更是以其獨特的優勢和強大的功能，成為科學家們研究微觀世界的“超級顯微鏡”。
一、掃描電鏡的基本原理

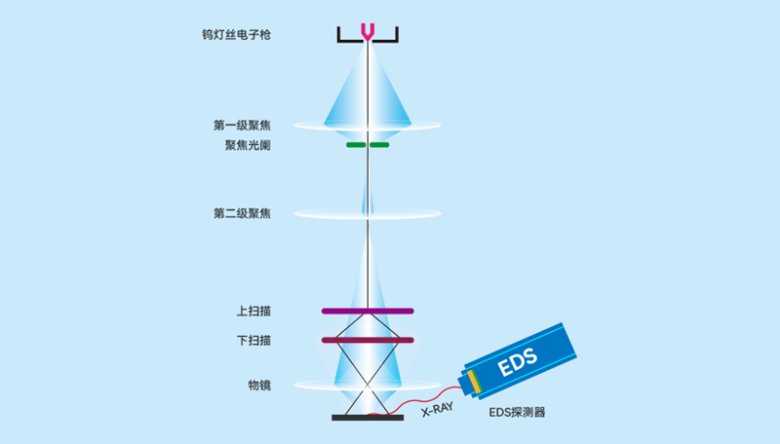

掃描電鏡是利用電子槍發射電子束經聚焦后在試樣表面作光柵狀掃描 ，通過檢測電子與試樣相互作用產生的信號對試樣表面的成分、形貌及結構等進行觀察和分析。入射電子與試樣相互作用將激發出二次電子、背散射電子 、吸收電子、 俄歇電子、陰極熒光和特征 X射線等各種信息。掃描電鏡主要利用的是二次電子、 背散射電子以及特征X射線等信號對樣品表面的特征進行分析。
二、掃描電鏡的主要種類
掃描電鏡的種類繁多，根據不同的分類標準，可以分為以下幾種常見的類型：
按用途分為：
研究型掃描電鏡（用于科學研究，配備先進分析附件）
工程型掃描電鏡（用于工業生產和質量檢測，操作簡便且穩定性好）
生物醫學型掃描電鏡（專門用于生物醫學領域，適合觀察生物樣品）。
按體積和性能分為：

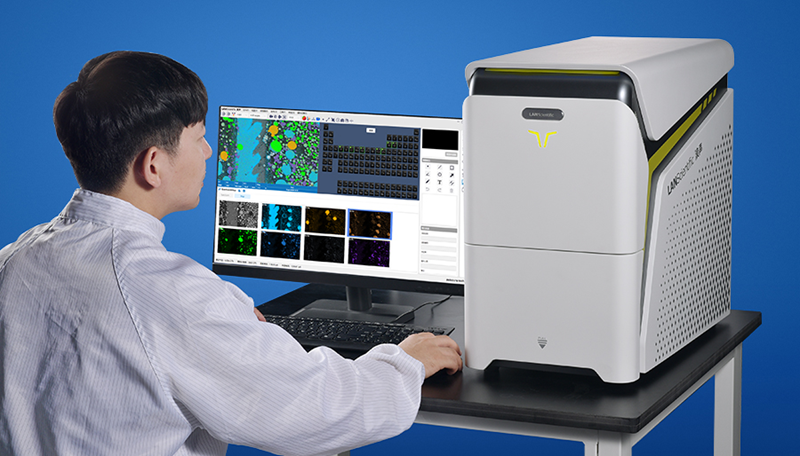

臺式掃描電鏡（體積小巧、操作簡單、價格較低，適合基礎教學和小型企業檢測）落地式掃描電鏡（大型設備，分辨率高、功能強大，適用于高精度研究）
按特殊功能分為：
環境掃描電鏡（可在氣壓和濕度環境下工作，適合觀察含水或生物活體樣品）
場發射掃描電鏡（使用場發射電子槍，分辨率極高，適合觀察納米材料和細胞超微結構）。
這些分類滿足了不同領域和需求的多樣化應用。
三、SEM的實際應用

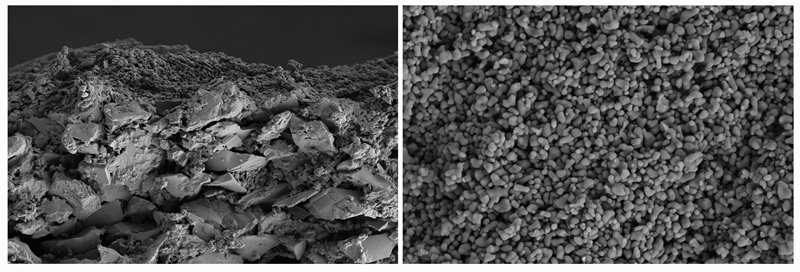

掃描電鏡（SEM）憑借高分辨率成像與多信息分析能力，在材料科學領域用于觀察材料微觀結構、成分分布及缺陷分析；在生物醫學中，可清晰呈現細胞、組織及生物材料的超微結構；在半導體與電子行業，助力芯片表面形貌、納米級電路結構及微電子器件失效分析；在地質與礦物學領域，用于礦物晶體形態、顆粒大小及巖石微觀結構研究；在環境科學方面，能分析污染物顆粒形態、成分及分布；在納米科技領域，更是納米材料表征、納米器件制備與檢測的關鍵工具，為各領域科研與生產提供重要微觀信息支持。
