1. 引言
鋰電池作為現代電子設備和電動汽車的核心能源，其性能和穩定性直接影響產品的可靠性和安全性。隨著全球?qū)η鍧嵞茉春碗妱踊枨蟮牟粩嘣黾樱囯姵氐膽?yīng)用范圍不斷擴大，從消費電子到電動汽車、儲能系統等領域，鋰電池的重要性日益凸顯。然而，鋰電池的性能和安全性高度依賴于其制造工藝的穩定性。工藝穩定性檢測是確保鋰電池高質量生產的關鍵環節，涵蓋原材料、生產過程及最終產品的全面檢測。通過科學的檢測手段和嚴格的質量控制，可以有效提升鋰電池的性能一致性、安全性和使用壽命。鋰電池的性能一致性是其在規模化應用中取得成功的關鍵。無論是消費電子、電動汽車還是儲能系統，電池組通常由成百上千個單體電池組成。如果單體電池的性能不一致，會導致電池組的整體性能下降，甚至引發安全隱患。工藝穩定性檢測通過嚴格控制原材料、生產過程和成品的質量，確保每個單體電池在容量、內阻、電壓等關鍵參數上高度一致，從而提升電池組的整體性能和可靠性。
圖1.電池組及電池異常示意圖
2. 檢測內容與方法
2.1 原材料檢測
原材料的質量直接影響電池性能，其中正極材料是鋰電池的核心組成部分，其性能直接決定電池的能量密度和循環壽命。原材料部分已把鈷酸鋰、磷酸鐵鋰、三元材料等正極材料的純度、粒徑分布、比表面積、晶體結構、壓實密度及電阻率等作為質量評估的關鍵性指標。檢測負極石墨、硅碳復合材料等負極材料的壓實密度、電阻率、結構、電化學性能和機械強度等指標也是保證電池的充放電性能和安全性至關重要。電解液是鋰電池中離子傳輸?shù)慕橘|(zhì)，其性能直接影響電池的內阻和安全性。電解液部分其成分、純度、電導率和熱穩定性的測定是當前電解液質量監控的關鍵性指標。隔膜是電池中的關鍵安全組件，其性能直接影響電池的短路風險和熱穩定性。檢測隔膜的厚度、孔隙率、機械強度、熱收縮率及離子導通能力是其性能檢測的關鍵性指標。
如圖2左為PRCD系列粉末電阻率及壓實密度檢測系列方案示意圖，正負極粉體電阻率和壓實密度的測定對鋰離子電池的性能、生產工藝和成本控制至關重要，是確保電池高性能和高質量的關鍵步驟，在工藝穩定性檢測的原材料層級已普遍作為關鍵性測試指標。實際導入初期需結合實際生產能力或樣品需求確定標準化監控指標，明確監控指標后可針對每批原材料進行標準化質量監控。如圖2右為EIC系列極片迂曲度&離子電導率評估設備，其中在原材料隔膜質量評估環節，可作為隔膜離子電導率評估的有效方案。EIC系列方案嚴格執行GB/T 36363-2018的測試標準，設備可實現自動換氣及自動注液，單次下壓可同步實現1-4層隔膜的EIS測試，搭載智能化分析軟件，可有效實現隔膜離子電導率的有效檢測。

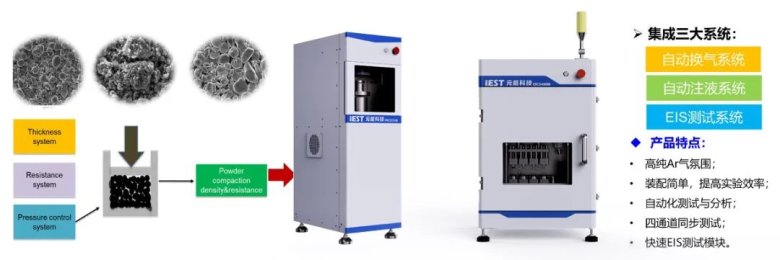

圖2.左：PRCD系列粉末電阻率及壓實密度檢測系統示意圖；
右：EIC系列隔膜離子電導率測試系統示意圖
2.2 生產過程檢測
生產過程中的檢測確保各環節的穩定性，主要包括涂布工藝——檢測涂布厚度和均勻性，涂布工藝是電極制造的關鍵步驟，涂布的均勻性直接影響電池的性能一致性，極片面密度、壓實密度、電阻等指標均與涂覆均勻度強關聯。輥壓工藝——檢測極片的厚度和輥壓后壓實密度，輥壓工藝影響電極的機械強度和電化學性能。裝配工藝——檢測電池的裝配精度和密封性，裝配工藝的穩定性直接影響電池的安全性和使用壽命。注液工藝——檢測注液量和電解液分布，注液工藝的精確性影響電池的內阻和循環性能。涂布及輥壓工藝過程中，極片電導性能的評估如圖3極片電子電導及離子電導檢測系統示意圖，其中電子電導是結合極片樣品，實現不同量化壓力下極片電子電導及壓實密度評估測定，當前該檢測系統已經作為鋰離子電池極片批次穩定性監控的關鍵性指標。極片的離子電導評估與鋰離子在極片層級的有效傳輸路徑息息相關，當前極片離子電導率評估多通過組裝對稱電池進行EIS測定的方式來實現，EIC系列設備可實現對稱電池組裝、測試、分析等的一體化集成，能夠?qū)崿F(xiàn)極片離子電導率的快速評測，有效提升極片層級離子導通一致性的評估。

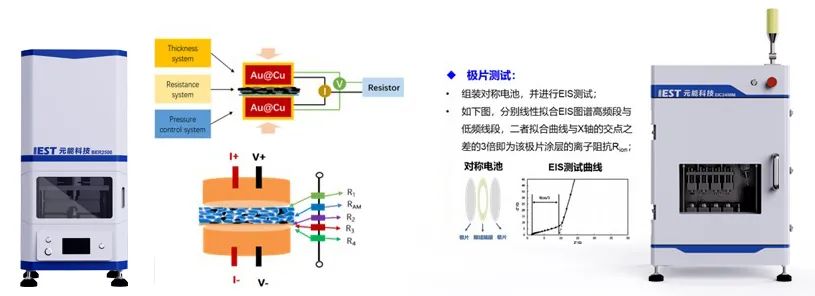

圖3.左：BER系列極片電子電導檢測系統示意圖；
右：EIC系列極片離子電導率測試系統示意圖
隨著行業的快速發展及新需求的出現，鋰電池工藝穩定性檢測也需要引入一些新的方法及及檢測系統，其中極片層級浸潤的表征一直是行業關注的重點，如圖4為元能推出的極片浸潤檢測表征系統，其中（A）為毛細管浸潤法，高精度視覺識別系統搭載力學調控及測試系統可有效實現極片層級毛細管浸潤效應評測；（B）和（C）分別為稱重法浸潤測試系統和高度法浸潤測試系統，可以從不同維度評估極片的浸潤性能，極片電解液浸潤與電池電性能密切相關，充分浸潤可降低內阻、提升容量、改善倍率性能和延長循環壽命。優化浸潤工藝是提升電池性能的關鍵。

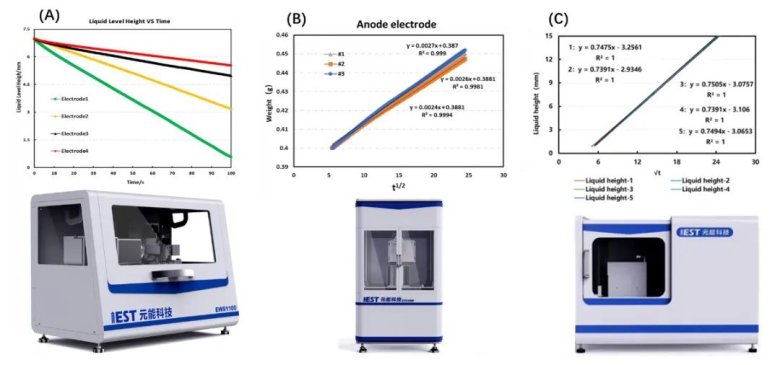

圖4.極片浸潤性檢測系統示意圖
2.3 成品檢測
成品檢測是確保電池出廠質量的最后一步，主要包括電性能測試：檢測電池的容量、內阻、循環壽命、倍率性能等，電性能測試是評估電池性能的核心手段。安全性能測試：進行過充、過放、短路、擠壓、針刺、高溫等測試，安全性能測試是評估電池安全性的重要環節。環境適應性測試：檢測電池在高低溫、濕度、振動等條件下的性能。環境適應性測試是評估電池在實際使用中可靠性的關鍵。其中電性能測試的重要性不言而喻，大家都知道電池組通常由成百上千個單體電池組成，單體電芯的電性能一致性直接影響電池組的整體性能，甚至使用中的安全性，為進一步評估成品電芯的一致性，設備的能力需求也逐步提升，當前電性能評估中高精度的充放電設備更是大家關注的重點，充放電設備精度越高，對電芯差異性識別的能力越強，可有效為電池組的整體性能保駕護航。如圖5為元能科技研制的電化學性能分析系統，該系統配備有8個萬分之一精度的充放電測試通道，以方便研發人員進行上述的失效分析與快速壽命預測，同時，該設備的ERT7008系列還集成了CV（循環伏安）和EIS（交流阻抗譜）等電化學模塊，可將CV或EIS測試工步同步編入循環測試工步內，便于客戶進行長循環的CV或EIS監測，有效解決用戶來回切換測試設備或頻繁搬運電池的困擾！為進一步提升電芯測試一致性的需求，元能科技在電芯一致性測試部分也投入了大量的研發精力，逐步推出了電芯一致性篩查設備，助力鋰電池工藝穩定性檢測邁入新的臺階。

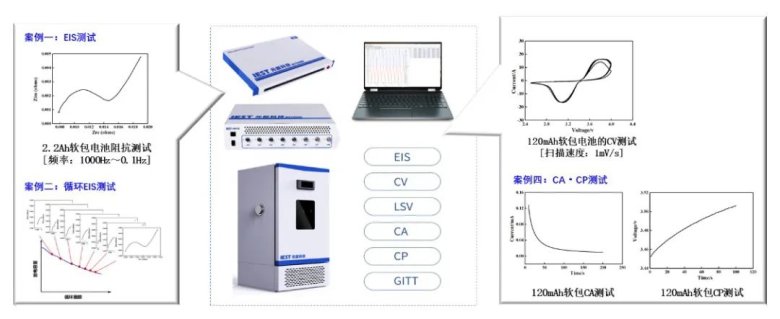

圖5.電化學性能分析系統示意圖
3. 檢測標準與規范
鋰電池檢測需遵循多項國際和行業標準，如IEC62133——便攜式鋰電池安全要求。該標準規定了鋰電池的安全測試方法和要求。UL1642——鋰電池安全標準。該標準是北美地區廣泛認可的鋰電池安全標準。GB/T 18287——中國鋰電池通用規范。該標準規定了鋰電池的性能和安全要求。UN 38.3——鋰電池運輸安全標準。該標準規定了鋰電池在運輸過程中的安全測試要求。
4. 檢測中的常見問題與解決方案
4.1 容量衰減
電池容量會在在使用中逐漸衰減，容量衰減是鋰電池使用中的常見問題，尤其是在高倍率充放電和高溫條件下。通常需要優化材料配方，改進生產工藝。例如，采用高穩定性的正極材料和電解液添加劑，優化電極設計和制造工藝。
4.2 內阻增大
電池內阻增大影響電池整體性能，內阻增大會導致電池的功率性能下降和發熱增加。通常需要改進電極材料和電解液配方。例如，采用高導電性的電極材料和低阻抗的電解液，優化電極與電解液的界面性能。
4.3 安全隱患
電池存在熱失控、短路等風險，安全隱患是鋰電池使用中的重大挑戰，尤其是在高能量密度電池中。為此要進一步加強安全性能測試，改進電池設計。例如，采用高穩定性的隔膜和電解液，優化電池的熱管理系統。
5. 未來發展趨勢
5.1 智能化檢測
隨著人工智能和物聯網的發展，智能化檢測將成為趨勢，實現實時監控和自動分析。智能化檢測可以提高檢測效率和準確性，降低人工成本。
5.2 高精度檢測
高精度檢測設備和技術將進一步提升檢測的準確性和可靠性。例如，高分辨率的原位檢測技術和無損檢測技術可以提供更詳細的電池內部信息。
5.3 綠色檢測
綠色檢測技術將減少檢測過程中的環境污染，推動鋰電池行業的可持續發展。例如，采用低能耗的檢測設備和環保的檢測方法。
6. 結論
鋰電工藝穩定性檢測是確保電池高質量生產的關鍵環節。通過全面的檢測內容、先進的設備與技術、嚴格的檢測標準，可以有效提升電池的性能和安全性。未來，智能化、高精度和綠色檢測將成為主要發展方向，推動鋰電池行業的技術進步。
7. 參考文獻
[1] International Electrotechnical Commission. (2012). IEC 62133: Secondary cells and batteries containing alkaline or other non-acid electrolytes - Safety requirements for portable sealed secondary cells, and for batteries made from them, for use in portable applications.
[2] Underwriters Laboratories. (2012). UL 1642: Standard for Safety for Lithium Batteries.
[3] 中國國家標準化管理委員會. (2016). GB/T 18287: 通用規范 for lithium-ion batteries for portable electronic devices.
[4] United Nations. (2015). UN Manual of Tests and Criteria, Part III, Section 38.3: Test requirements for lithium metal and lithium ion batteries.
