金牌會員
已認證
第一作者：張洪允
通訊作者：董錦洋*，蘇岳鋒*，陳來*
單位：北京理工大學、北京理工大學重慶創新中心、聯想（北京）有限公司
使用設備：元能科技SPFT2000單顆粒力學性能測試系統
01 研究背景
高鎳層狀氧化物正極（LiNixCoyMn1-x-yO2， x≥0.5，NCM）因其高能量密度和低成本成為鋰離子電池的理想候選材料。然而，其在高電壓循環下存在結構失穩、鋰離子傳輸緩慢和容量衰減等問題。傳統多晶材料由于微裂紋等結構劣化導致性能衰退；而單晶材料（SCNCMs）雖可消除晶界，抑制微裂紋的產生，但大尺寸單晶合成通常需要高溫條件，易導致氧空位缺陷增加和陽離子混排等問題。更為重要的是，晶面暴露不可控性顯著影響離子傳輸動力學和機械穩定性，成為制約單晶高鎳正極材料綜合性能提升的瓶頸問題。當前研究面臨雙重挑戰：一方面需要突破單晶材料低溫合成工藝限制，另一方面亟需建立晶面調控與電化學性能的構效關系。因此，發展精準調控單晶高鎳正極晶面暴露的創新方法，對提升其綜合性能具有重要科學意義和工程價值。
02 工作簡介
近日，北京理工大學蘇岳鋒教授、陳來副教授、董錦洋博士后團隊提出一種熔鹽介導的晶面工程策略，成功制備出（104）晶面優先暴露的單晶高鎳正極材料LiNi0.83Co0.11Mn0.06O2（SC-B）。通過調控熔鹽陰離子（KBr替代KCl），有助于適量增加單晶材料中（104）晶面暴露比例。（104）晶面不僅可以促進鋰離子快速擴散，還能夠抑制氧空位形成和機械應力積累。SC-B在600次循環后容量保持率可達82.11%，相較于SC-C（>65%的容量衰減）有所改善，并展現出良好的高倍率性能（10C下159.8 mAh g-1）。相關工作以"Molten-salt-mediated crystal facet engineering for high-performance single-crystal nickel-rich cathode materials in lithium-ion batteries"為題發表在國際期刊Nano Energy上。

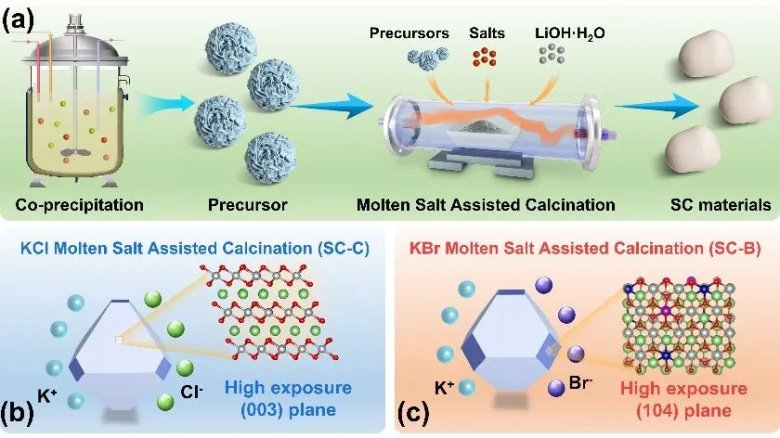

圖1. 不同熔鹽體系下所制備的單晶材料示意圖
03 本文要點
（1）晶面熱力學調控機制

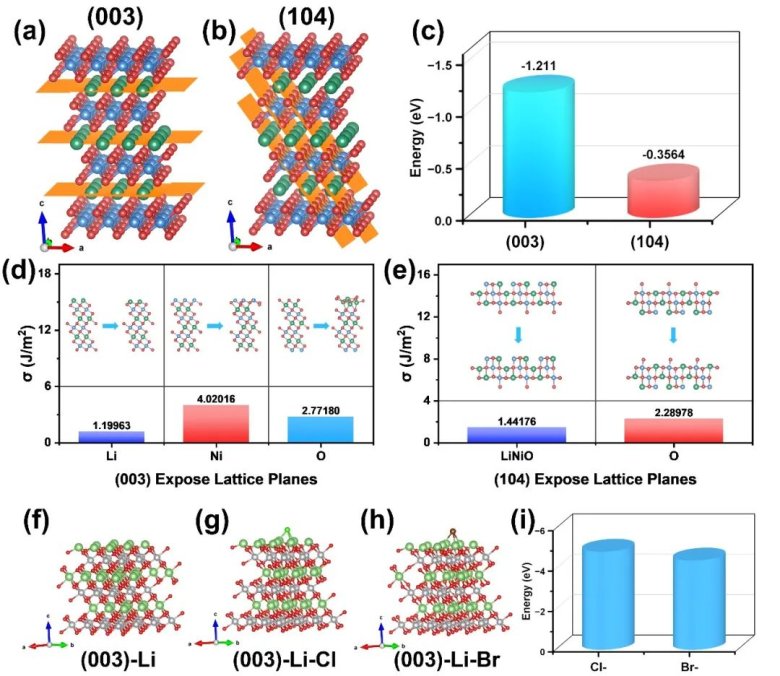

圖2. DFT理論計算結果
通過密度泛函理論計算系統揭示了晶面穩定性差異的本質機制：研究發現（104）晶面具有更高的氧空位形成能（-0.3564 eV vs（003）晶面的-1.211 eV），這一特性有效抑制了高電壓循環過程中的晶格氧損失。熔鹽體系中陰離子選擇性吸附機制的深入研究表明，Br-離子通過調控晶體生長動力學，優先促進（104）晶面暴露，而Cl?則傾向于穩定（003）晶面。Wulff構造法預測與實驗表征相結合，共同驗證了(104)-LiNiO構型（表面能1.44 J/m2）的熱力學穩定性優勢，為晶面工程提供了理論指導。
（2）結構優化與力學性能增強

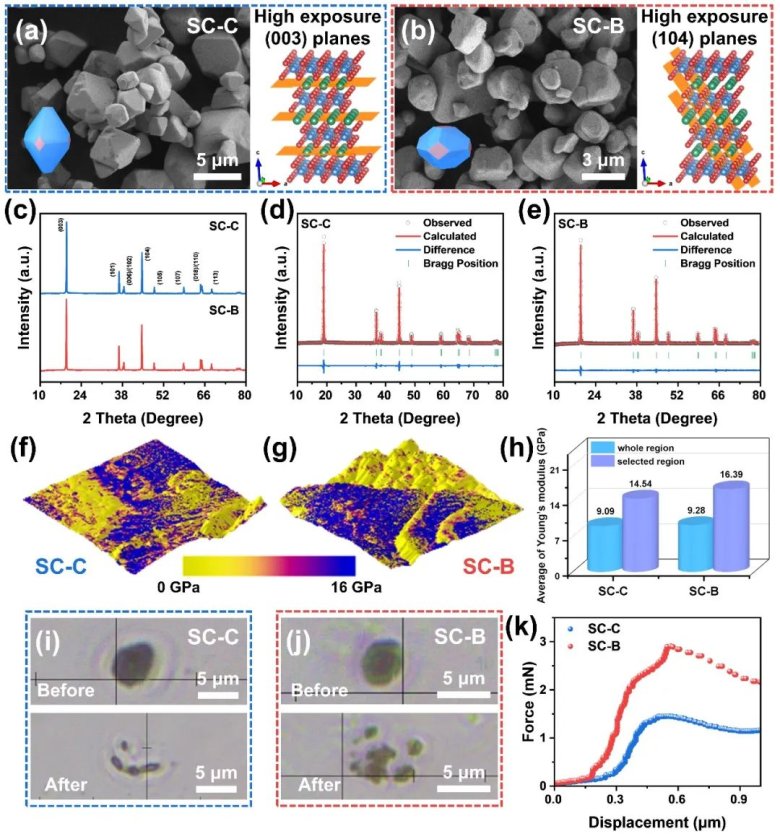

圖3. 材料的形貌結構分析以及力學性能分析
材料表征結果證實SC-B晶體結構得到優化：Rietveld精修顯示SC-B材料的層間距擴大，為鋰離子傳輸提供了更順暢的擴散通道。原子力顯微鏡表明SC-B的平均楊氏模量達16.39 GPa，較SC-C（14.54 GPa）提升12.7%。使用元能科技的單顆粒力學性能測試系統（SPFT2000）進一步證實SC-B具有更高抗壓強度，這種力學性能的提升有利于電極制備過程中采用更高的壓實密度（>3.8 g cm-3）。X射線光電子能譜分析顯示SC-B表面Ni3+/Ni2+比例提高，氧空位濃度降低，從分子層面解釋了材料穩定性的增強機制。
（3）電化學動力學優化與相變抑制

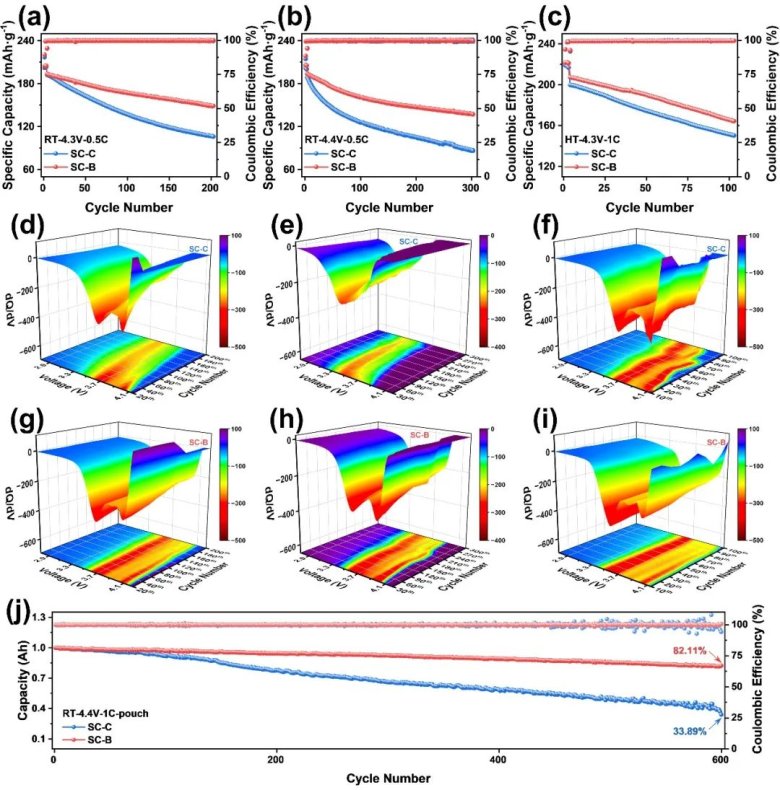

圖4. 材料的電化學性能
系統的電化學性能測試揭示了SC-B良好的動力學特性：在10C高倍率條件下放電容量達159.8 mAh g-1，較SC-C（117.5 mAh g-1）提升36%。GITT測試同時證明SC-B材料的鋰離子擴散系數有所提升，證實了（104）晶面促進離子遷移的積極作用。原位XRD表征揭示了關鍵的結構演化機制：在H2→H3相變過程中，SC-B晶格收縮率相較于SC-C降低，有效緩解了c軸坍塌引發的結構退化。4.4V高電壓循環300周后，SC-B容量保持率達70.57%（136.9 mAh g-1），相較于SC-C的45.57%（85.9 mAh g-1）有所改善，體現了晶面工程對材料高電壓穩定性的改善作用。
（4）循環失效機制與應力調控

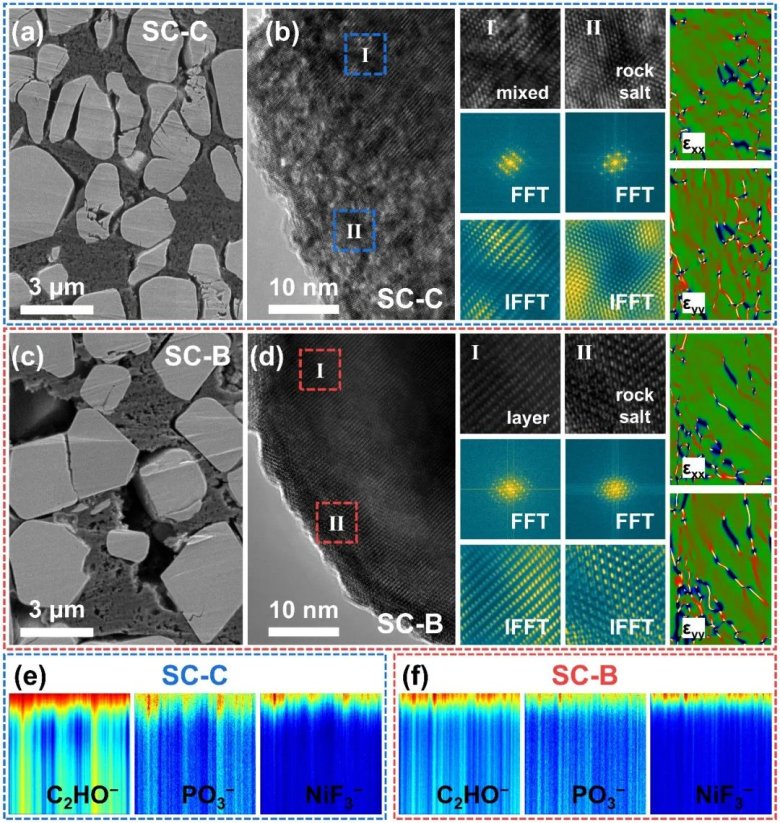

圖5. 循環后電極材料的TEM和TOF-SIMS測試結果
多尺度表征技術深入解析了循環穩定性機制：高分辨透射電鏡分析發現，SC-C循環后材料表面出現嚴重的巖鹽相，而SC-B僅形成約10 nm的表面重構層。幾何相位分析（GPA）表明SC-B相較于SC-C的應力積累降低，證實了（104）晶面暴露對機械應力的緩解作用。飛行時間二次離子質譜顯示SC-B表面副反應產物減少，晶面工程設計可以抑制表面副反應的發生。COMSOL模擬進一步驗證：SC-B中鋰離子分布均勻性提升，應力集中降低，揭示了SC-B材料優異的長循環穩定性的結構基礎。

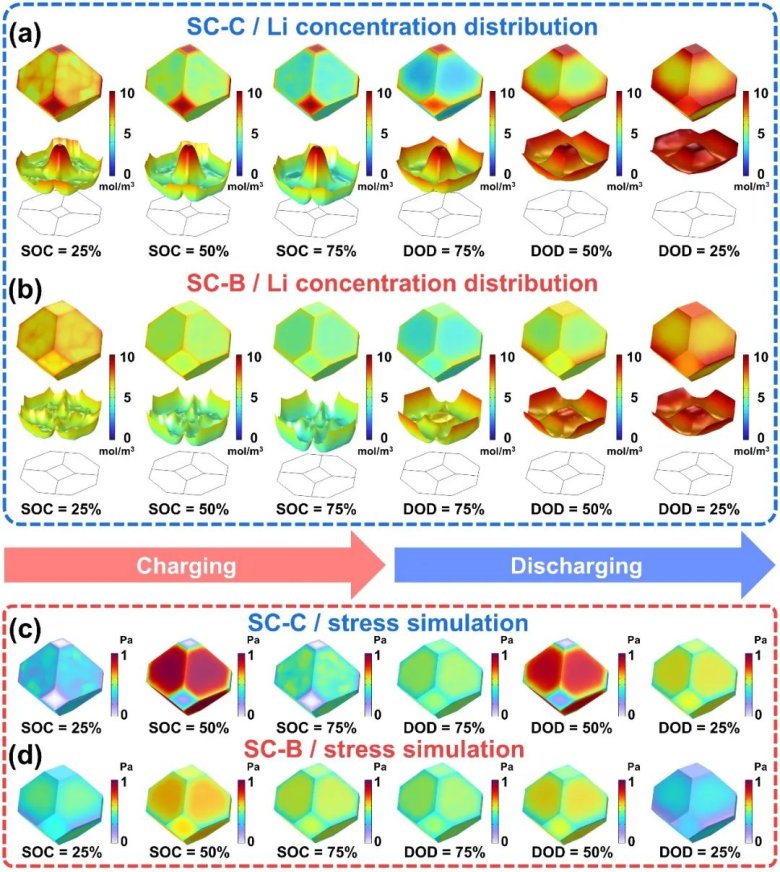

圖6. 有限元模擬結果
04 結論
本工作通過熔鹽介導晶面工程策略，成功實現了單晶高鎳正極材料的結構優化與性能突破。所制備的SC-B材料展現出三重核心優勢：良好的倍率性能（10C容量159.8 mAh g-1）、增強的結構穩定性（平均楊氏模量16.39 GPa）以及優秀的長循環壽命（600周容量保持率82.11%）。該研究建立了晶面調控-結構穩定性-電化學性能的定量構效關系，為發展高能量密度、長壽命鋰離子電池正極材料提供了新的設計思路和技術路徑。
05 致謝
感謝國家重點研發計劃（2021YFB2401800）、國家自然科學基金（22179008, 21875022）、北京市科技新星計劃（20230484241）、中國博士后科學基金（2024M754084）以及中國博士后科學基金特別資助（GZB20230931）的資助。感謝元能科技（廈門）有限公司（IEST）的技術支持。
06 文獻詳情
Molten-salt-mediated crystal facet engineering for high-performance single-crystal nickel-rich cathode materials in lithium-ion batteriesDOI：10.1016/j.nanoen.2025.111177
關于元能
元能科技是一家專注于鋰離子電池檢測儀器研發與生產的高新技術企業，致力于為全球新能源領域提供領先的檢測解決方案與服務。
元能科技注重前沿技術研發，擁有材料、物理、化學、電化學、光學、機械、電子、計算機、人工智能等多學科多專業交叉的研發團隊，圍繞表征方法、設備技術、應用方案等開展自主研發，推出多款行業領先的新型儀器，獲得了多項發明專利及實用新型專利，服務于全球眾多材料企業、電芯企業、終端企業、科研院所、高校及政府檢測單位。同時，元能科技積極推動建立行業上下游規范統一的檢測方法，主導或參與制定多項國家標準、行業標準及團體標準，參與國家重點研發計劃，助力新能源行業的創新與發展！
