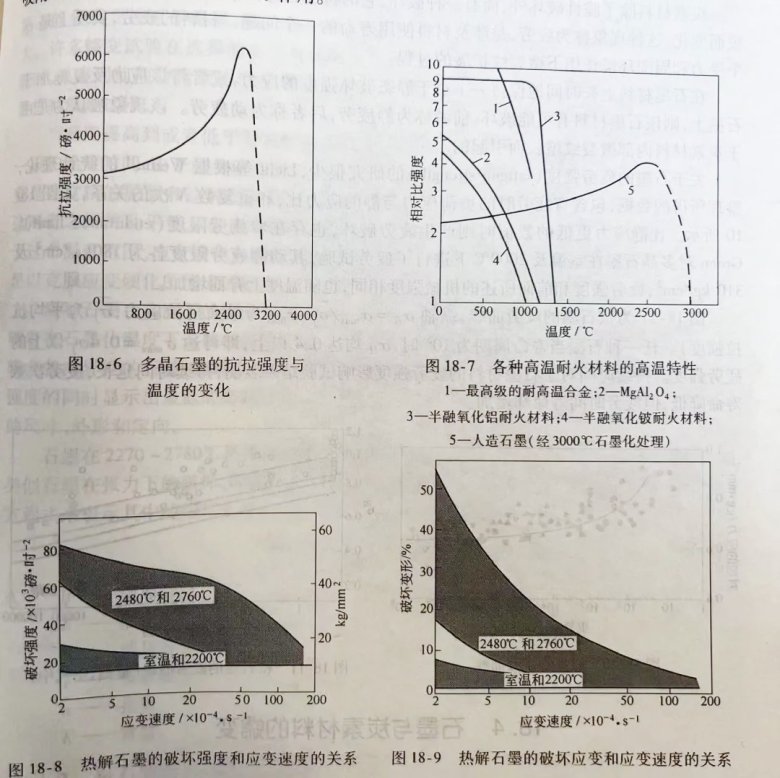

關于多晶石墨的強度和溫度的關系進行過很多的測定。抗拉抗壓彎曲強度都是在常溫至2500℃時隨溫度上升而增加。極大值約為常溫值的2倍。在更高的溫度下強度因“軟化”及升華現象迅速下降。由于溫度上升而強度增加，因此，早期的變形速度稍有減小的傾向。抗拉強度在-253~500°C時是不變的，強度關系的測定如圖18-6所示，圖18-7列出了高溫耐火材料強度隨溫度的變化。多晶石墨破壞時的變形在2200°C以上開始迅速地增加。
例如，根據 Martens 的測定，變形速度在2.5×10-5~20×10-5/s，到1700°C出現脆性破壞，則脆性破壞時的變形在1%以下，1800°C為20%，2500°C時50%，達到最大的應變。破壞時的變形受到變形速度的影響，隨變形速度減少而增大。石墨的強度也受到吸附氣體的影響，在真空中的強度比大氣中增大12%。Diefendorf 認，在1000°C時隨溫度提高所表現的強度的增加，在真空中冷卻到室溫時，仍保持原有增加的強度，而暴露在大氣中則退回到最初的室溫強度。
熱解石墨的強度和溫度的關系有著顯著的應變速度效應，例如，在2760°C時變形速度從2×10-4/s增加到140×10-4/s，在底面方向的抗拉強度則從5.4×103kg/cm2 減少到1.8 x103kg/cm2，破壞應變從 53.5%下降到3.8%。在2840°C時，雖然也發生同樣的效應。
