天然石墨的“潛力”與“桎梏”
石墨類負極材料，包括人造石墨類和天然石墨類，兩者各有優劣，共同占據負極材料的絕對市場。以鋰離子電池為主的動力電池產業蓬勃發展，石墨需求量急增，2030年電池領域石墨消費占比將達到47.4%。晶質石墨是我國主要天然石墨類型，資源總量約0.78億噸，資源豐富、粒度適宜，并且電化學性能穩定，比容量高，價格低廉。但受制于循環壽命和快充性能，天然石墨類負極材料較少應用于高端電子產品，僅占石墨負極材料15%左右。
研究表明，將天然石墨加工成球形或類球形，可增加比表面積、優化Li+的傳輸路徑，以此降低阻抗，提高電導率，從而提高電池循環性能。

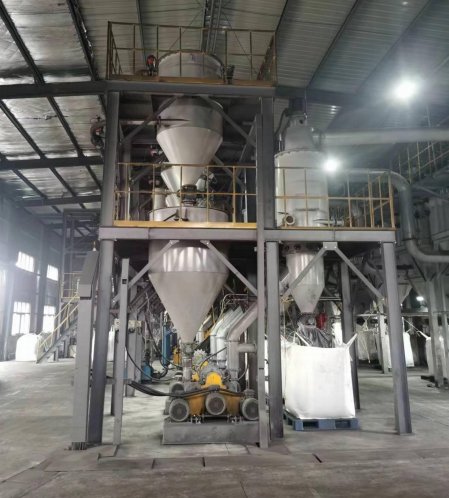

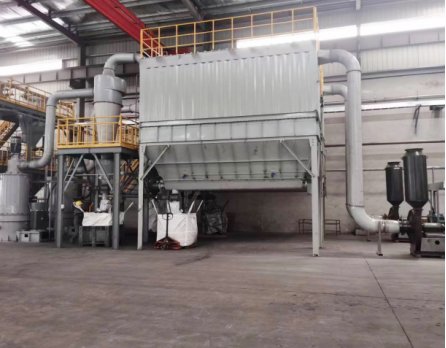

歐力德天然鱗片石墨智能化生產線
濰坊歐力德深耕粉體工程裝備領域多年，針對性研發的天然鱗片石墨生產線，集成加料、粉碎、球化、氣力輸送、電控五大系統，實現從原料到球形石墨的全流程自動化、精細化加工。
1、粉碎系統：VCSM立式超微粉碎機——超微粉碎，精準控粒
歐力德采用多臺VCSM立式超微粉碎機組成粉碎單元，對天然石墨進行粗碎與超微粉碎，確保物料達到最適配球化的粒度要求。

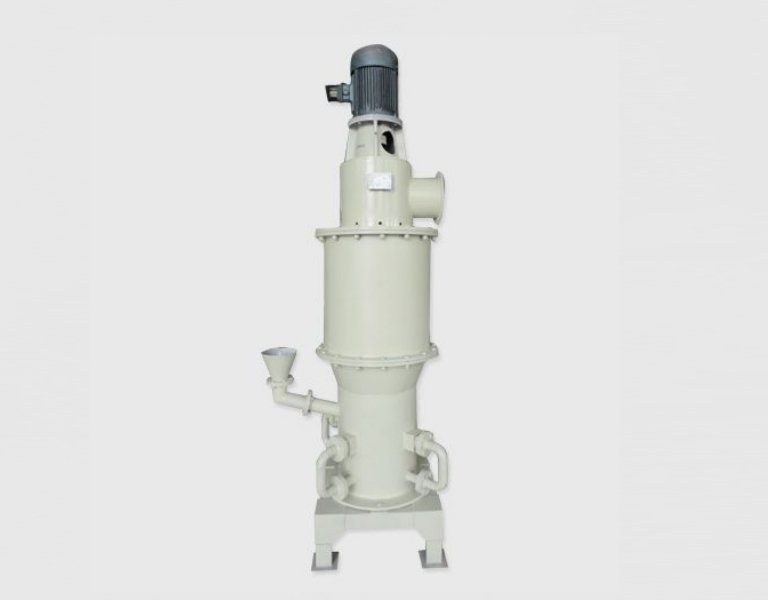

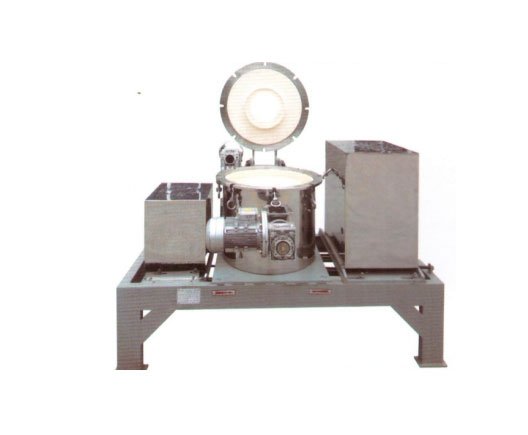

VCSM立式超微粉碎機

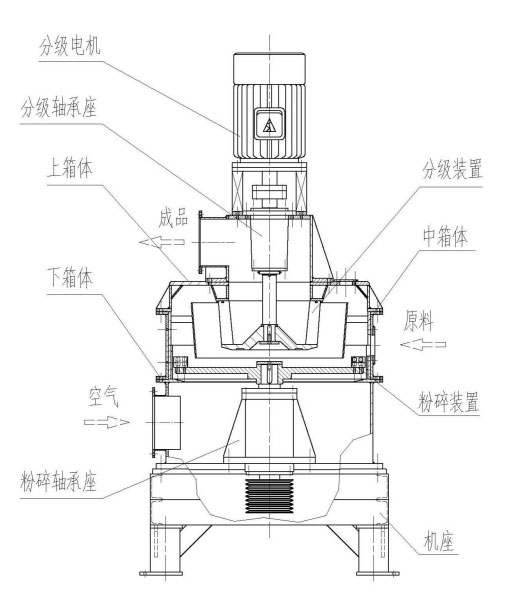

VCSM立式超微粉碎機結構與原理：
物料進入粉碎區后，經高速?zèng)_擊錘和齒板作用，通過碰撞、摩擦和剪切實現超細粉碎。粉碎后的物料進入分級區，在分級機作用下，合格物料被及時分選收集，未達標物料則返回繼續粉碎。通過調節分級渦輪轉速，可靈活控制成品細度。
設備特點：
粉碎與分級一體化設計，結構緊湊，占地面積小；
自動化程度高，粒度無級可調，渦輪轉速由變頻器控制；
耐磨抗沖擊，運行穩定，適應連續化生產需求。
2、球化系統：SGH球化機+FL立式分級機——閉路循環，球形整形

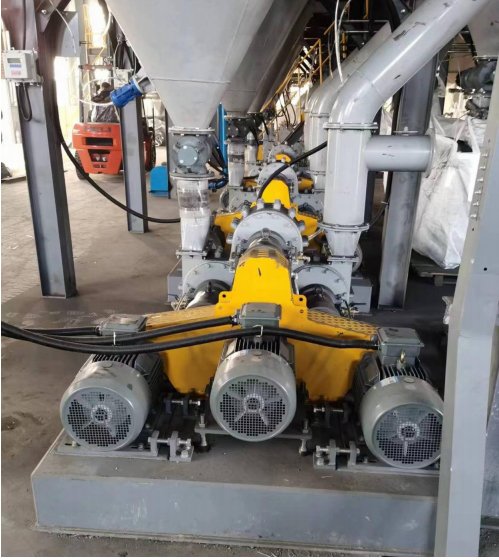

球化系統由多臺SGH球化機與FL立式分級機組成閉路循環，對粉碎后的物料進行球化處理，物料在設備間循環運動，經分級機淘洗細粉，確保成品粒度集中。
SGH60球化機

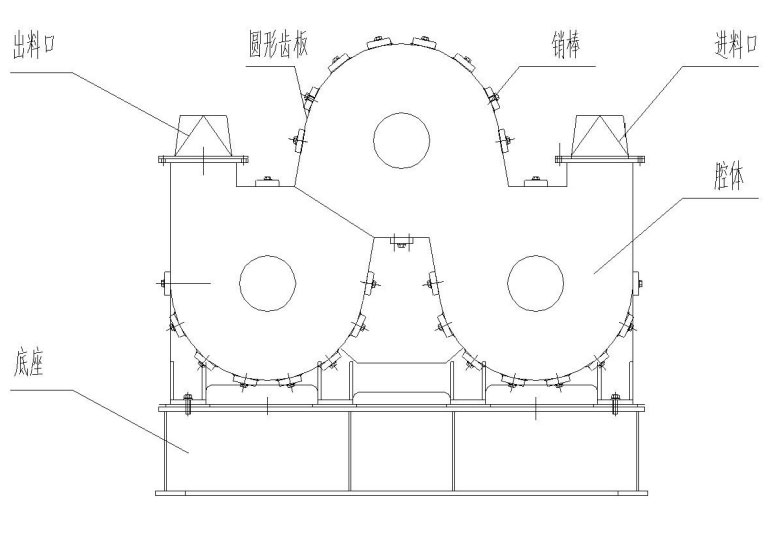

SGH60球化機結構與原理
物料在高速轉動的錘頭帶動下，與齒板、銷棒發生碰撞研磨，顆粒間也相互摩擦，逐步去除棱角、實現球化。系統采用間歇工作方式，球化機主機采用三轉子結構，一次加料可實現三次球化。物料在球化機與分級機間反復循環。物料經分級機時細粉被淘洗出來。球化系統采用自動化控制，球化時間可自動設定。達到設定時間后氣動三通閥從循環方式切換到出料方式。
設備特點
球化機理普適性強，設備應用范圍廣；
負壓運行，無泄漏。產品粒度集中，細粉含量少；
關鍵部件使用高硬度耐磨材料，提升設備使用壽命。
3、電控系統：PLC智能控制——智能控制，穩定可靠
本工藝系統采用中規模可編程控制器(PLC)為控制核心，符合分散控制、集中管理（DCS）的要求。為了滿足用戶對產品不同粒度的要求，特別是對產品粒度分布窄，粗、細顆粒控制嚴格，在設計時綜合考慮了系統優良性、經濟性和實用性的要求，采用粗碎、分級、球化、收集過濾、一次性完成，充分保證產品質量和生產過程的穩定。

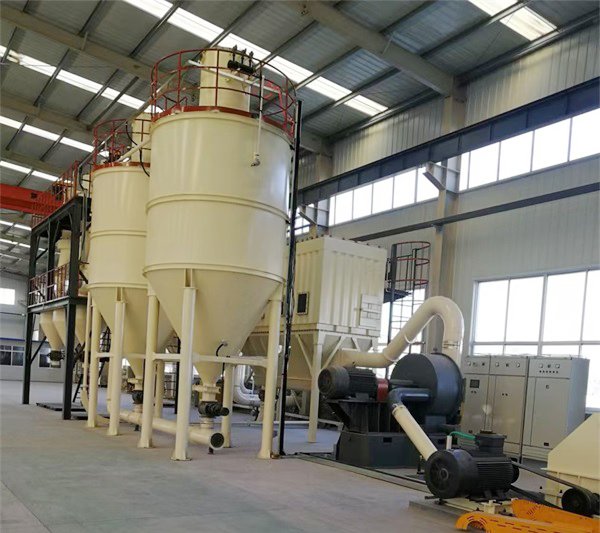

天然鱗片石墨生產線核心技術優勢
投資成本低
自動化程度高
能耗低
負壓環境無粉塵污染

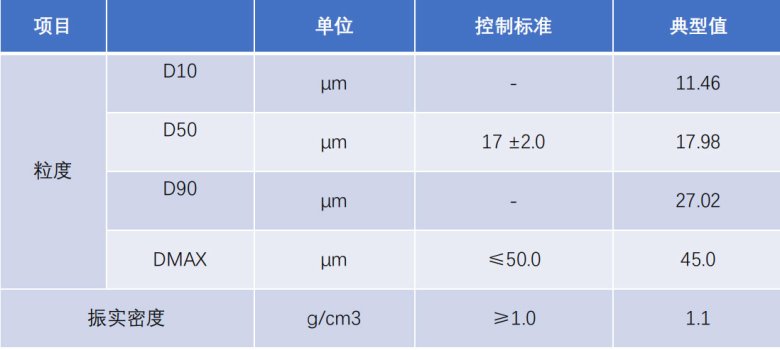

球化石墨指標與顯微形態
其他解決方案
除了天然鱗片石墨智能化生產線外，歐力德還提供多種粉體處理裝備，滿足不同行業的物料深加工需求：
廢舊電池極片回收粉碎機
電池正極材料粉碎分級設備—機械粉碎機
DCJ-沖擊式超微粉碎機
MQL立式氣流粉碎機
關于歐力德
濰坊歐力德機械設備有限公司是一家集開發、制造、服務于一體的粉體工程裝備企業，專注于超細粉碎機、超細分級機、粉體改性機、打散機、混合機等設備的研發與定制。公司位于安丘經濟開發區，配套設施齊全，設有銷售、技術、生產、售后服務和實驗中心等部門。
公司產品廣泛應用于非金屬礦、化工、醫藥、食品、電池材料、陶瓷、冶金、新材料、磨料、耐火材料等領域。技術團隊經驗豐富，與行業協會緊密合作，始終處于行業技術前沿。
歐力德堅持以技術為驅動，以品質為根本，以服務為紐帶，致力于成為客戶最值得信賴的粉體裝備合作伙伴。公司愿與新老客戶攜手并進，共創輝煌未來！
參考來源：
[1] 廖敏等.天然鱗片石墨特征對球形加工的影響
[2] 濰坊歐力德機械設備有限公司官網、粉體網企業展臺
