皮帶機轉運溜槽塊料檢堵解決方案2025/07/18 閱讀：320
方案摘要
一、檢堵開關必要性
皮帶機是煤礦、冶金、礦山等行業使用廣泛的輸送設備之一。在日常的生產使用過程中物料通過帶式輸送機，刮板機等設備進入轉載溜槽時。由于粒度大小、形狀差異、流速高低區別較大等因素易引起溜槽堵塞。并可能導致設備過載、輸送帶撕扯、滾筒損壞等設備故障情況，或機電事故的發生。
二、檢堵開關種類與缺陷
傳統的皮帶機堵料保護裝置使用的傳感器有傾斜開關、電容式壓力傳感器、阻旋料位開關、音叉料位開關等。這些傳統的檢測方式在日常生產過程中暴露出諸多應用缺陷。
2.1 傾斜開關
工作原理：
在水平狀態下受到外力作用或偏離某個角度（一般為15~17度）以上時，傾斜開關內部的珠子發生傾斜滾動，改變原來的狀態模式與接點接觸，從而改變電路狀態輸出開或關的信號（初始狀態為常閉變為斷開;初始狀態為長開變為閉合）
使用中存在的問題：
傾斜開關受到物料沖擊時也會發生側傾，容易引起誤動作，而且由于此產品是采用纜繩形式連接，在物料沖刷過程中容易出現斷繩情況，此方法現已經逐漸不再被采用。
2.2 電容式壓力傳感器
工作原理：
電容式壓力傳感器溜槽堵塞開關安裝在溜槽的側壁上，當其內壁受到擠壓時傳感器發生動作，堵料裝置向中控室發出報警停機信號。
使用中存在的問題：
在實際運行過程中，這種傳感器容易受物料沖擊，造成誤動作，引起設備停機。
2.3 阻旋料位開關
工作原理：
利用微型馬達做驅動裝置，傳動軸與離合器相連接，當阻旋開關未接觸物料時，馬達正常運轉，當阻旋開關的葉片接觸物料時，馬達停止轉動，檢測裝置輸出電信號，同時切斷電源停止馬達轉動。當物料下降時阻旋開關的葉片所受阻力消失，檢測裝置依靠扭力彈簧恢復到原始狀態。
使用中存在的問題：
現實使用中要求在阻旋開關的上方約15cm處安裝防護擋板，這種方式可有效防止物料沖刷對開關的磨損，但一般使用半年期以后就會因為密封等原因，帶電粉塵進入傳感器內部，造成電路板擊穿，致使產品損壞。
阻旋開關一般適用于輕型或者粉料工況，但對于塊狀礦料或重載物料工況不太適用。由于大多數溜槽空間有限，在檢測大塊料工況時，如果阻旋開關上方加裝擋板，更容易造成積料、堵料的情況出現；但不安裝防護裝置，則阻旋開關很快就會被砸壞。
2.4 音叉料位開關
工作原理：
通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉料位開關的叉體與被測介質相接觸時，音叉的頻率和振幅發生改變，音叉料位開關的這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。
使用中存在的問題：
音叉開關適合于細粉料的限位檢測，但如果外界環境變化，引起物料潮濕，尤其是日益嚴峻的環保壓力下，大多工廠都采用噴灑液體的形式進行抑塵處理，這樣物料就容易在音叉開關的兩側造成掛料，從而導致誤動作。而且當皮帶機運輸塊狀礦料或者重載物料時，如果物料剛好卡在音叉的兩側也會引起誤動作。物料對于開關的機械沖刷帶來的受損也是比較嚴重的現象。
三、J-CONTROL 微波開關皮帶檢堵應用
隨著現代工業對智能制造的日趨重視，選擇性價比高的檢堵開關是各個工礦企業的迫切需求。

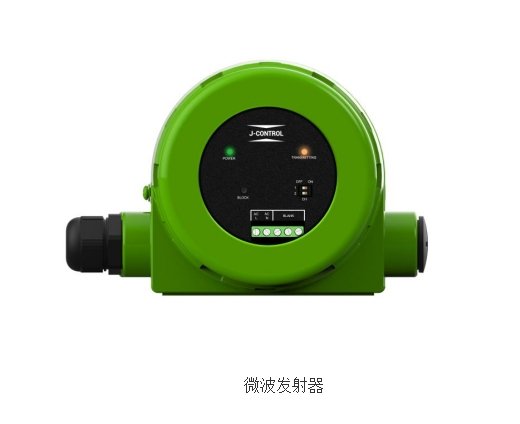

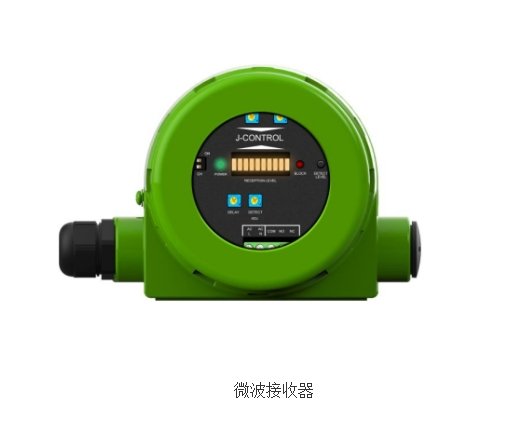

際科工業控制系統（天津）有限公司生產的微波物位檢測器是基于24GHZ高頻微波，采用多普勒微波原理制造，產品由發射器和接收器組成，是非接觸式測量方式，而且粉塵穿透能力強，特別適用于塊礦、重載物料的溜槽檢堵工況的應用。
3.1J-CONTROL微波物位檢測器的應用優勢
①非接觸式測量相對傳統接觸式料位儀表，具有穩定性好，使用壽命長等優點；
②采用高頻微波原理進行檢測，傳輸距離長達110米，可穿透低介電系數物質；
③發射器及接收器均為可視化窗口結構，具有就地顯示功能，產品的調試均為在線面板操作，方便檢修維護；
④發射器與接收器之間可實現四個不同頻道的通信功能，有效避免相互干擾，可滿足不同現場對于高位、高高位、低位、低低位的安裝需求；

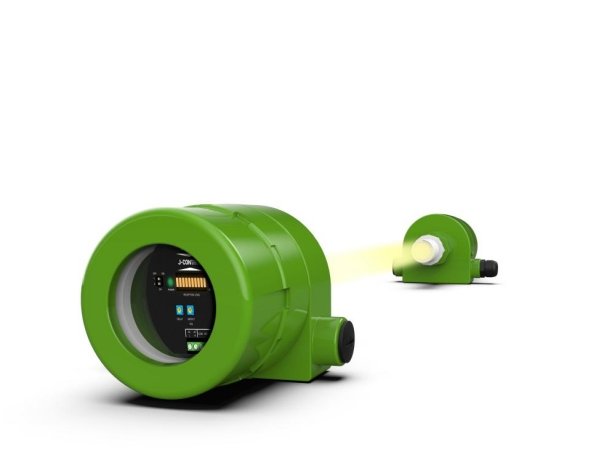

⑤發射器與接收器為對向安裝，偏離角度≤10°即可滿足安裝需求；
⑥發射器自帶復位測試功能，可實現儀表的實時在線校準；
⑦J-CONTROL可提供定制化服務解決方案，有效應對不同現場的特殊安裝需求；
3.2 J-CONTROL微波物位檢測器的在線檢堵

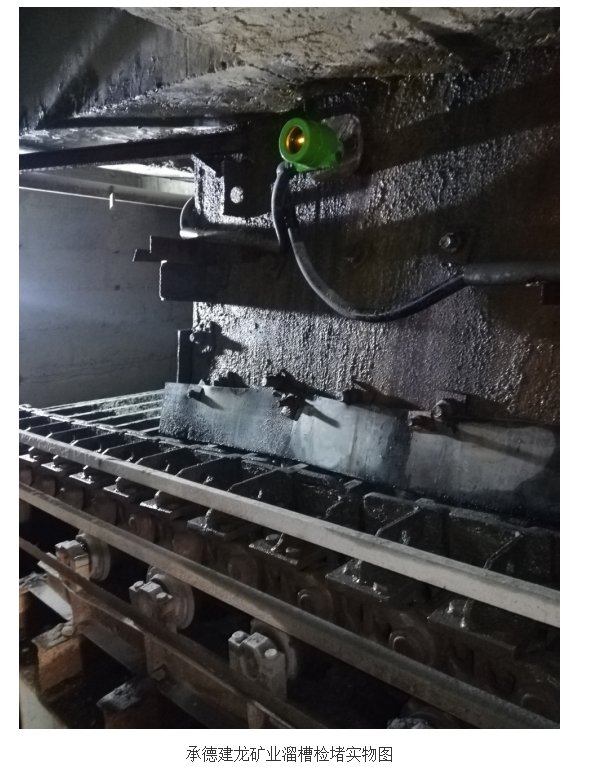

①微波物位檢測器選礦卸料溜槽的的應用

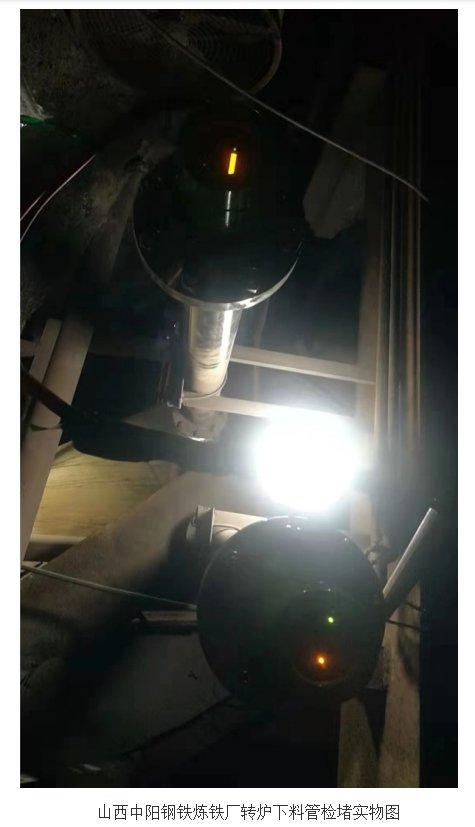

②微波物位檢測器鋼鐵行業燒結機轉運溜槽的的應用
