黑箱子里面的高科技——噴霧干燥能源回收

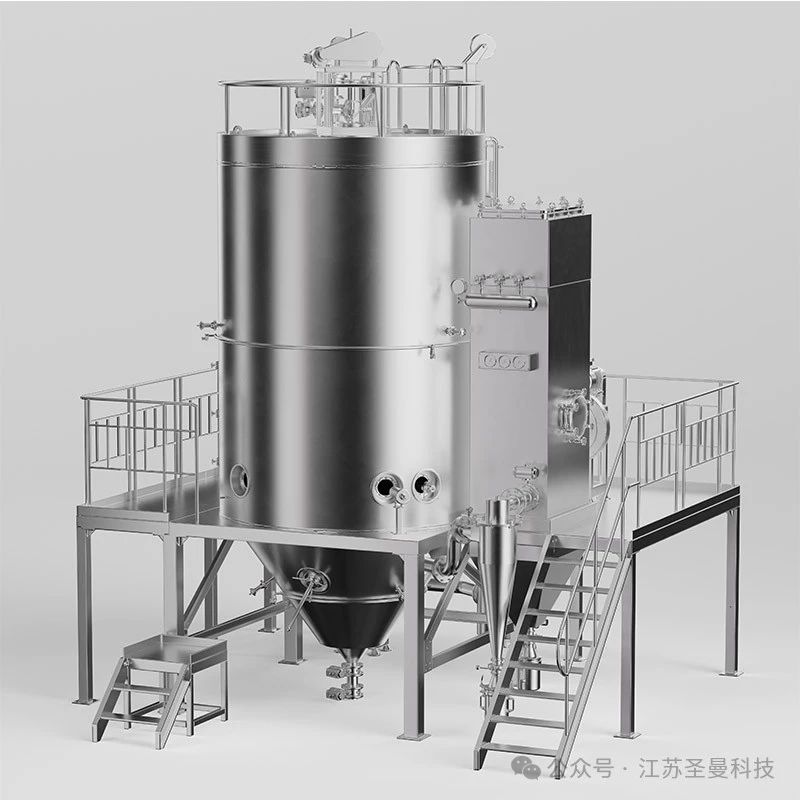

傳統噴霧干燥（開式），為使物料終水含量低，排風溫度往往高達90℃或更高。
閃蒸干燥、流化床沸騰干燥，這類使用氣體直接與物料接觸實現干燥效果的工藝，排風溫度也會達到50-80℃左右。
尾氣里的溫度意味著能量，如不采取措施任由尾氣排出，也就意味著能量的浪費。尾氣溫度越高，浪費的能量越多。
能耗直接與生產成本掛鉤，得成本者得天下。
如何利用尾氣的能量呢？就要利用到熱能回收系統
Heat Recovery System。最常見是的熱交換器，讓尾氣與進風不直接接觸，通板式交換器，尾氣熱量傳導給進風，降低了進風加熱時蒸汽或者電能的使用。

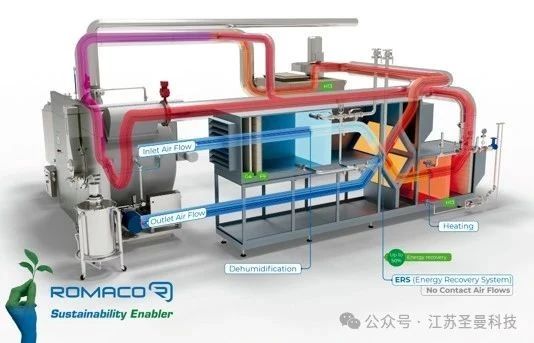

德國Romaco集團旗下 Tecpharm 包衣機配置的板式熱交換尾氣能源回收系統同時可以配置熱泵式能源回收系統
板式熱交換器不能最大程度上榨取尾氣里的熱能，回收效率有限。于是，市場上出現了專注于做熱能回收設備的公司，通過等焓轉換，最大限度的榨取尾氣里的熱能。

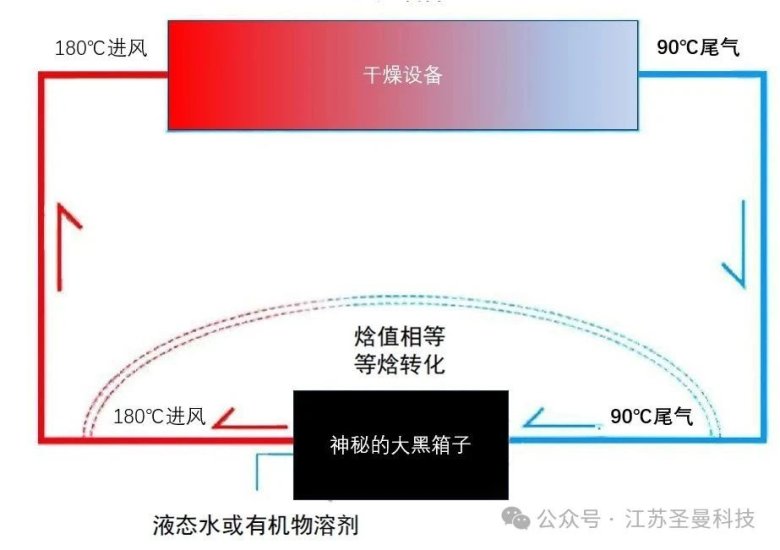

焓值相等、等焓轉換，加上不會公開設備內部結構的黑匣子系統，讓這套裝備倍感神秘。
無需額外加熱使工藝風自行升溫的黑箱子
那么黑箱子里到底有什么呢？沒有那么玄乎，其實里面就是工業熱泵！
工業熱泵的工作原理與家用冰箱相同，把低溫環境的熱量搬運至高溫環境中。使用熱泵可以從余熱，比如噴霧干燥、閃蒸干燥等設備的高溫尾氣中回收熱能并再次利用（加熱進風、加熱液體或產生蒸汽），進而實現節能的目的。

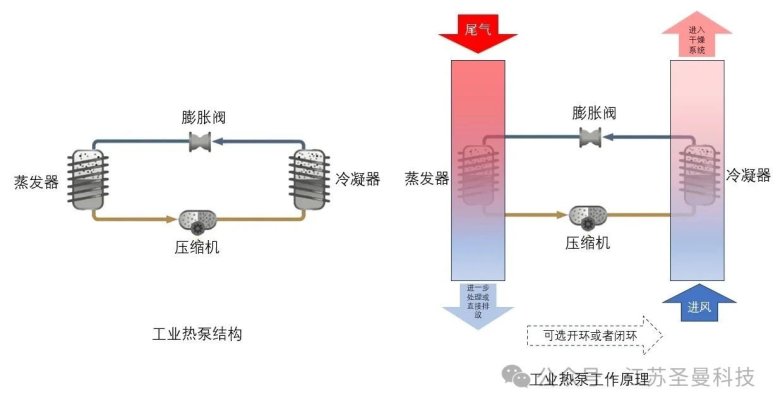

工業熱泵系統的基本組成部分包括：
蒸發器：蒸發器由管路和鰭片構成，外側是低溫廢熱源（如廢氣），內部是冷媒。余熱使冷媒蒸發，在此過程中吸收能量。
壓縮機：將蒸發后的冷媒通過壓縮機進行壓縮。壓縮氣體使其溫度和壓力升高，從而產生高溫高壓氣體。
冷凝器：高溫高壓氣體通過冷凝器，在那里它釋放熱量加熱進風。這種熱量傳遞使制冷劑冷凝回液態。
膨脹閥：冷凝的液態冷媒然后通過膨脹閥或節流裝置。這種膨脹導致制冷劑迅速冷卻和蒸發，從而降低其溫度和壓力，為再次進入蒸發器做好準備。
通過這些過程的循環，熱泵系統不斷地將熱量從廢熱源搬運出來并再次利用。
要讓馬兒跑就得喂馬兒草。工業熱泵在搬運熱量的過程中，特別是從把低溫環境的熱能搬運至高溫環境中，這種對抗自然溫度梯度的能力也是需要耗能的。這個過程需要輸入能量，通常以電力的形式為壓縮機供電。
性能系數（COP）是評價熱泵效率的關鍵指標。它被定義為搬運的熱量與運行熱泵所需的輸入能量的比率。
COP越高，表明廢熱利用效率越高。工程師在選擇和設計熱泵系統時應考慮COP，以確保最佳的節能效果。
當熱泵的COP值為5時，這意味著需要增加1千瓦的電能才能在冷凝器釋放4千瓦的熱量。可以這樣認為，從系統中搬運了5千瓦，自己用掉了1千瓦，等同于在廢氣中提取到了4kW的熱量。
理論上，如果物料中的水分溫度與冷凝器端析出的水分溫度相同，系統管路沒有熱損失，黑箱子搬運能力足夠的話，進風系統確實不需要持續加熱，只需要向壓縮機提供電力就可以使尾氣溫度拉高至進風溫度要求。
但是，系統是有熱損失的，所以進風端仍需要電或蒸汽來補充能量。即便如此，熱泵系統也大幅度節省了能耗。
