高級會員
已認證
聚氨酯的特性：
(1) 聚氨酯是多元醇（包括二元醇）和多異氰酸酯（包括二異氰酸酯）等的反應產物。
(2) 多元醇（A組分）：大多數多元醇都是具有沸點高，揮發性小，其沸點、黏度、相對密度和熔點等隨分子量增加而增加。相對穩定。
(3) 異氰酸酯（B組分）：由于異氰酸酯結構中含有不飽和鍵，因此具有高活性，容易與包含有活潑氫原子的化合物: 胺、水、 醇、酸、 堿發生反應。
粉體在聚氨酯體系中應用流程與工藝特點：

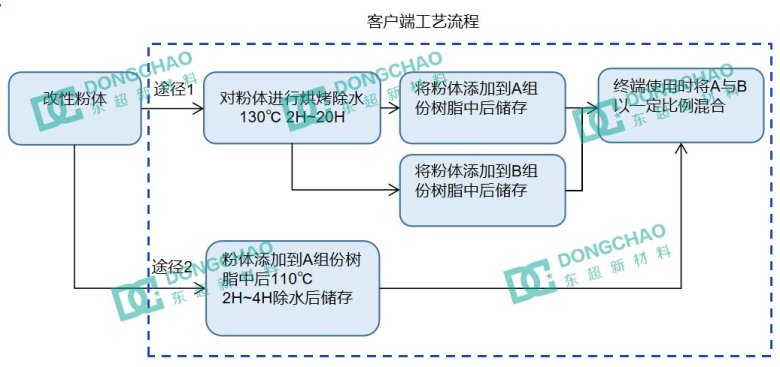

① 改性后的粉體在客戶端的使用有兩種途徑如下（A組分通常為多元醇，B組分為多異氰酸酯）：
聚氨酯用導熱粉體改性特點：
(1) 因B組分的異氰酸酯活性比較強，無論是以上途徑1還是途徑2，粉體改性都需要避免或排除與異氰酸酯發生反應。
(2) 改性后的粉體填充到樹脂中需有較好的降粘效果，灌封膠要滿足較好的流淌性和流平性，粘接膠或凝膠則為觸變性，同時根據需要需賦予產品一定從功能性。
(3) 改性粉體能耐高溫130℃ 烘烤，粉體烘烤前后分別填充到樹脂中粘度不發生過大的變化。
(4) 改性粉體添加到 B組分樹脂中后儲存，粘度不發生過大的變化。
聚氨酯導熱灌封膠是以聚氨酯基膠復合導熱填料制成。聚氨酯灌封膠在未固化前為可流動漿體狀，其固化后強度適中, 彈性好, 耐水, 防霉菌, 防震, 透明, 有優良的電絕緣性和難燃性；對電器元件無腐蝕, 對鋼、鋁、銅、錫等金屬, 以及橡膠、塑料、木質等材料有較好的粘接性；使安裝和調試好的電子元件與電路不受震動、腐蝕、潮濕和灰塵等的影響。

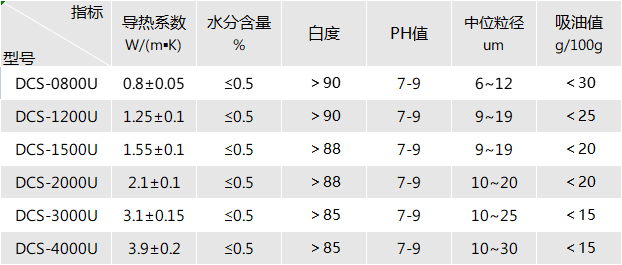

0.8W~(m.K)至4.1W(m.K)聚氨酯體系灌封膠導熱粉DCS-U系列產品特點
①粉體經合理的搭配，在建議添加量下易形成高效的導熱通路，導熱效率高
②良好的阻燃性與絕緣性
③與聚氨酯基膠充分混合后具有較好的流動性
④粉體比重適中，防止出現嚴重沉降與板結現象
聚氨酯導熱凝膠/粘接膠是以聚氨酯基膠復合導熱填料制成。其固化后抗拉、抗撕裂強度好、耐候性好、耐水解性好的優點，是能承受較大動負荷、靜負荷并能長期使用的粘接膠，同時能夠滿足各種工況的傳熱需求。

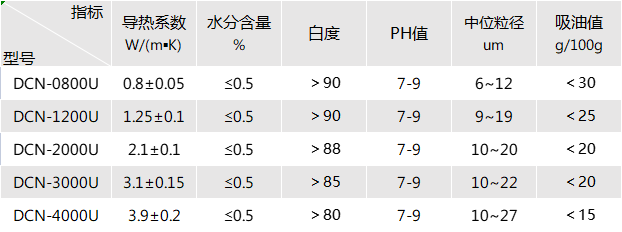

0.8W/(m.K)至4.1W/(m.K)聚氨酯導熱凝膠、粘接膠用導熱粉體DCN-U系列產品特點
①吸油值低，填充性好，可高比例填充
②易形成高效的導熱通路，導熱效率高
③純度高、絕緣性佳、穩定性好
④良好的操作性
