點擊藍字 關注我們
氣力輸送系統，是指一種以空氣或者惰性氣體作為輸送介質，依靠氣流中流動的能量在密封式管道進行連續輸送，帶動粉粒狀物料在管道中運動。
物料的運動狀態又會受到物料特性、氣流速度、氣固比等因素影響而有所差異，能夠在垂直輸送管中以不規則曲線上升，在水平的輸送管中則以漂浮狀態進行輸送。
系統主要由發送設備、輸送管路、氣源與凈化設備及電氣儀表等組成。
氣力輸送系統特點
1）輸送管路占用空間小且管路布置靈活；
2）實現散料輸送，效率高，降低包裝和裝卸運輸費用；
3）系統密閉，避免粉塵飛揚逸出，環境衛生條件好；
4）零部件少，維修保養方便，易實現自動化；
5）能夠避免物料受潮、污損或混入其他雜物，可以保證輸送物料的質量；
6）在輸送過程中可以實現多種工藝操作，如混合、粉碎、分級、干燥、冷卻、計量、除塵等；
7）可以進行由數點集中送往一處或由一處分散送往數點的遠距離操作；
8）改善勞動條件，提高生產效率，降低人力成本。
氣力輸送系統的分類

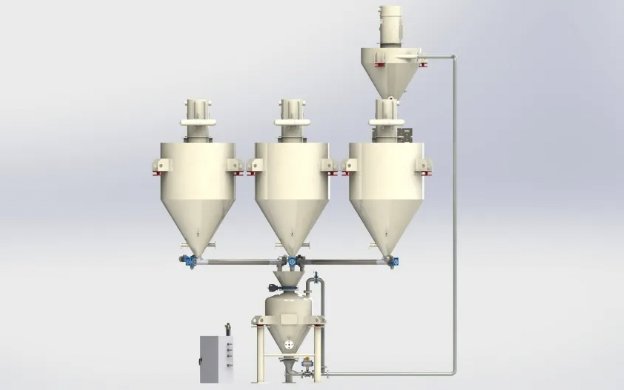

左圖正壓稀相輸送 右圖正壓密相輸送
根據物料在管道中的密集程度，氣力輸送系統一般可以劃分為稀相輸送和密相（濃相）輸送。若根據輸送氣體的壓力值來分類，還可以劃分為正壓輸送和負壓輸送。

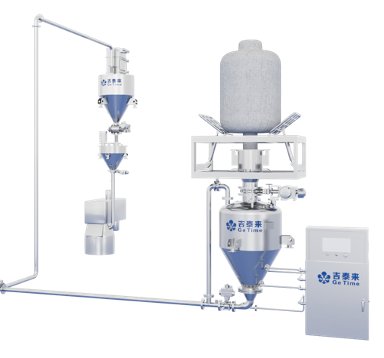

1）高壓壓送式（密相輸送），適合低破碎、長距離（>500m)、大用量（輸送量200t/h）、輸送目的地空間小的輸送系統；
2）低壓壓送式（稀相輸送），適合短距離輸送，由一處供料點向多處地點輸送的分散輸送方式，適合用于物料需要隔離的輸送；
3）真空吸引式（稀相輸送），適合由多處粉體供料點向同一地點的集中輸送系統。
工藝環節介紹
01無塵拆包投料系統
產品概述：
拆包投料系統是自動完成各種袋裝粉料、顆粒料的拆包投加，并解決投粉揚塵問題。無塵投料站由加料平臺、卸料倉、除塵系統、振動篩等組成。
技術優勢：
1）進料口有防沖撞結構，防止輸送過來的輔料對計量倉長時間的沖撞。
2）脈沖反吹過濾，將吸附在濾芯上的粉塵，自動清理，防止堵塞。
3）篩網，便于卸料，防止進料過程中異物進入物料。
4）儲罐底部裝有活性料斗和振動裝置，便于卸料，防止堵料。
5）引入智能控制系統，實現人機交互，具備實時在線幫助，保證設備操作使用方便、快捷。
02稱重配料系統
產品概述：
通過稱重傳感器、濾震膠、儀表、多路接線盒（含放大器）和控制系統的結合，實現對罐體或其他容器的稱重計量工作，從而進行精確控制。
技術優勢：
1）支持粉狀、粒狀、塊狀、片狀及液體等多種物料的配比稱重，可根據需求選擇單料配料、多料順序累加配料、減重配料、失重配料等多種計量方式；
2）操作簡單、運行穩定、監控方便，可大大提高整條生產線的準確性與可靠性
3）料位自動感知
4）罐體采用防震級濾震膠，料罐前后配備軟連接，隔絕地面或平臺震動對稱重傳感器的影響，將稱重精度真正控制在2‰以下；
5）獨特的返投設計理念，使耗材更換更加方便，可搭配獨有的耐高溫防纖維掉落濾袋使用，滿足復雜工況使用場景。
03存儲系統
產品概述：
物料卸料后，通過氣力輸送到料倉進行固氣分離，物料進入料倉，帶有粉塵的氣體經過除塵器過濾后排入大氣。料倉大部分為開有卸料口的錐形漏斗。
技術優勢：
1）料倉內壁經過拋光鏡面處理，保證表面光滑。并根據物料特性，設計料倉錐度及流化振動器，防止架橋；
2）頂部安裝料位檢測，滿倉報警；
3）料倉可配置稱重系統，可實時顯示料倉內物料的重量，定量排料

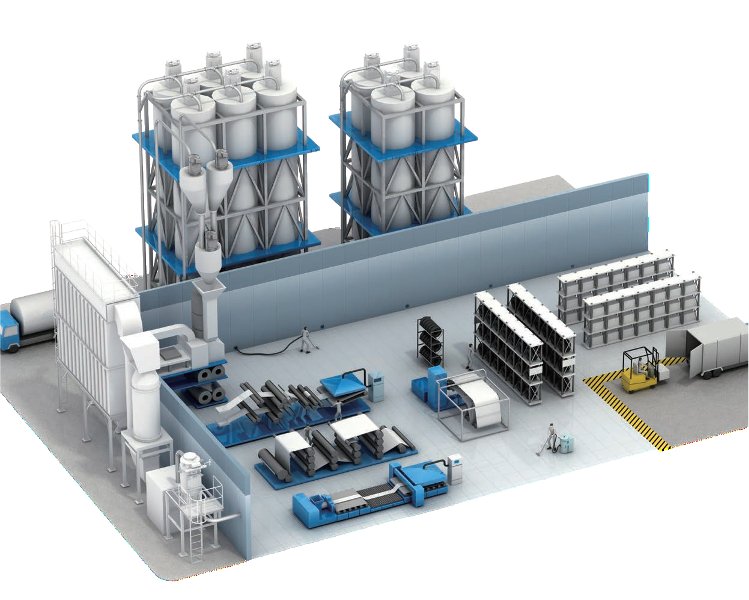

04除塵系統
產品概述：
吉泰來可以從原料投料段開始，至成品完成的整個工藝制成段，進行綜合系統性設計，讓物料輸送更安全高效防止粉塵外溢優化作業環境，助力客戶打造高品質制造車間。
技術優勢：
1）采用我司自研葉輪和引風口，在相同功率情況下可產生更大的風量和靜壓，達到節能目的；
2）單體除塵機設備小型化，操作和維護簡單；
3）搭載獨創過濾網，增強彈灰強度和效果。
工程案例
